BGAはんだ付け機
DH-5860 からアップグレードされ、上部の熱風調整機能を備えていますが、IR 過熱領域保護用のスチールメッシュ、ASIC ハッシュボード、Macbook、コンピューター、ゲームなどのさまざまなチップ/マザーボードの安全性と効率が向上しています。コンソールなど 修理。
説明
DH-5880 温度補償用 PID 付き BGA はんだ付け機
IR予熱領域保護用のスチールメッシュを備えた新設計のBGAリワークマシン。
コンピュータ、macbook、ラップトップ、デスクトップ、hasb ボード、ゲーム コンソール、その他のマザーボードなどの BGA、QFN、LGA、DMA、POP など。
Ⅰ. BGAはんだ付け機のパラメータハッシュボードの修理に
| 電源 | 110~240V プラス /- 10 パーセント 50/60Hz |
| 定格出力 | 5400W BGAはんだ付け機 |
| 上部熱風ヒーター | 1200W BGAはんだ付け機 |
| 下熱風ヒーター | 1200W BGAはんだ付け機 |
| 下部 IR 予熱エリア | 3000W (より大きな PCBa サイズに適した非常に広い IR 予熱領域を使用) |
| 基板の位置決め | V 溝、可動 X/Y 軸、ユニバーサル固定具付き |
| チップの位置決め | その中心を指すレーザーアントマイナーのハッシュボードを修理する |
| タッチスクリーン | 7 インチ、リアルタイム温度曲線生成 |
温度プロファイル保存 | 最大 50,000.00 グループハッシュボード修理サービス |
温度制御 | PID、K タイプ、閉ループ |
温度精度 | ±2度 |
基板サイズ | 最大 500×400mm 最小 20×20mm |
| チップサイズ | 2*2~90*90mmAntminer L3 ハッシュボードの修復 |
| 最小チップ間隔 | 0.15mmハッシュボードを修理する |
| 熱電対 | 4 個 (オプション|)asicハッシュボードの修理 |
| 寸法BGAはんだ付け機の | L500×W600×H700mm |
| 正味重量BGAリワーク機の | 41kg |
Ⅱ. BGAリワーク機の構造 アントマイナー s9 ハッシュボードの交換に使用
BGAマシンの機能説明s9 ハッシュボードの修理
上頭: 内部の上部熱風ヒーターは、リワーク プロセスがより便利であることを確認するために、上向き、下向き、後向き、前向き、左向き、右向きに移動できます。アントマイナー s9 ハッシュ ボードの修理用
ベアリングサークル: 高さ調節可能
上部ノズル:360度回転可能な磁性ノズル各種Antminer L3 プラス ハッシュ ボードの修理用
LEDライト：さまざまな位置に曲げることができる柔軟なライト ステムを備えた 10 W ワーキング ライトハッシュボードの修理へ
クロスフローファン:仕上げ作業後、または緊急ボタンを押したときにPCBとチップを冷却するfまたはBGAマシン
下部ノズル:360度回転できる磁力を持った各種ノズル程度為にモバイルicリボール機
Tハーモカップル ポート: 技術者がマザーボードまたはチップの実際の温度をより多く観察するのに役立つ 4 個の外部温度テストゲーミング コンソール、MacBook、コンピューター、および asic ハッシュ ボードの
電源スイッチ：漏電やショート時に安全なソリューションを提供する機械全体の電気供給は、すぐに遮断されます自動BGAリワークステーション用
つまみ：切りくずごとに10種類のグレードを使用した上部熱風調整車、コンピューター、携帯電話など。
タッチスクリーン：7 インチ、温度、時間、その他のパラメーターのプリセット用の敏感なインターフェイス
スイッチのオフ/オン:押すCPUリボール機の
レーザーポイント:チップの中心を指す
緊急：緊急の場合は、すぐにボタンを押してください自動リボール機用
Ⅲ.イラスト紹介自動bgaリボール機の

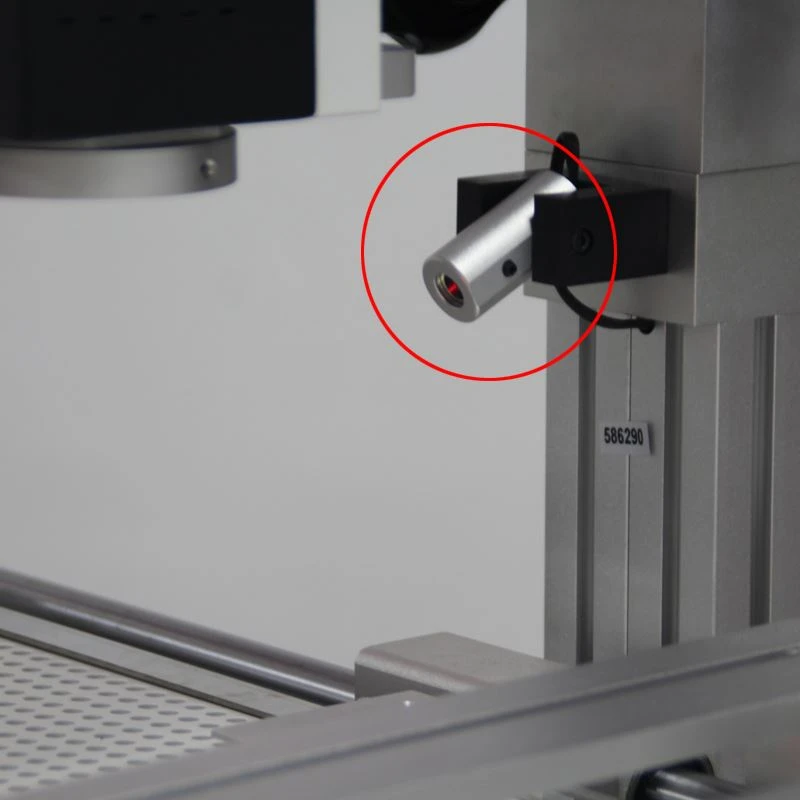

レーザーポイント携帯電話用icリボール機
熱電対（4個のポート）ラップトップ bga マシン
強力クロスフローファンicリボール機の価格

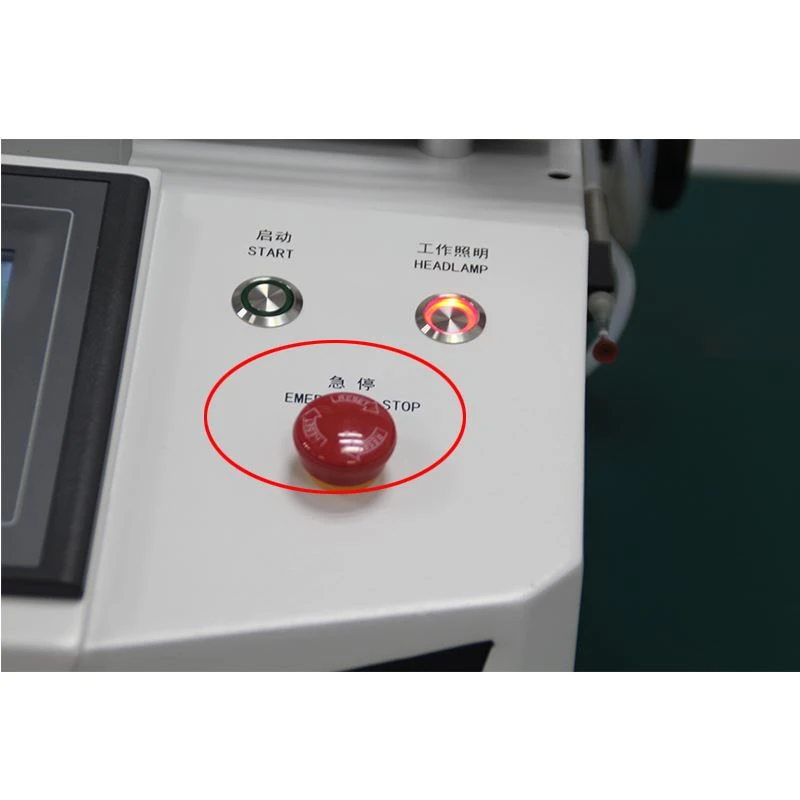

緊急停止bga配置機の
切りくず吸引用バキュームペンレーザーbgaリボール機の
10W LEDワーキングLEDbgaリフロー機の
慎重かつ均等に動作するマザーボード ラップトップ用BGAマシンの
Ⅳ. 作業ビデオbgaはんだ付け機の
リワーク機、ICリボール機
Ⅴ. 配送と梱包リワークステーションマシンの
Fedex、TNT、DHL、SFなど、いくつかの方法を選択できます。 海上輸送、航空輸送、陸上輸送（鉄道）。
そして、鉄道はアジアとヨーロッパの国々で利用できます。リボール機の価格について
どの国や地域にも燻蒸する必要のない木箱またはカートンには、木製の棒が固定されているか、フォームが充填されています
上記のように、箱がどのような方法でも発送できることを確認してください。自動リボール機
Ⅵ. アフターサービスボールICはんだ付け機の
通常、ヒーターまたは IR セラミックの場合は 1 ～ 3 年、BGA リワーク マシン全体の場合は 1 年、寿命の間は無料サービスです。
保証期間終了後も有償にて部品提供を継続いたします。
サービスの方法は、Wechat、WhatsApp、Facebook、Tiktok などのオンラインです。 もちろん、必要に応じて割り当てることができます
ガイドのためのオンサイトへのエンジニア。マザーボード用bgaマシンの
Ⅶ.チップとプリント回路基板に関する関連知識
新たな技術により、パッケージやプリント回路基板アセンブリの寸法が小型化、軽量化、薄型化されています。 電子産業は、コンポーネントの小型化に向けて長い道のりを歩んできました。 エリア アレイ パッケージは、小型化が急速に進んでいる分野です。 ボール グリッド アレイ (BGA) パッケージは、より小型のチップ スケール パッケージ (CSP) に変わり、さらにウェーハ レベル CSP (WLCSP) に変わりました。自動bgaリボール機はそれらを修復できます
プリント回路基板の面積をさらに最小化し、シグナル インテグリティを向上させるために、CSP のスタッキングが開発され、現在 Huawei 内の製品で使用されています。 このテクノロジは、パッケージ オン パッケージ (POP) と呼ばれることがよくあります。チップリボール機
さらなる小型化の要件により、チップオンボード (COB) やフリップチップ (FC) などのベア ダイと従来の表面実装技術 (SMT) アセンブリの融合に対する需要が高まっています。 パッケージのオーバーモールド材料を取り除くことで、コンポーネントの表面積をさらに減らすことができます。bga配置機
その他の小型化領域は、01005 や 00800 などの受動チップ コンポーネントです。 4. 01005 は寸法が 0.016" x 0.008" (メートル法で 0.4 mm x 0.2 mm) のコンポーネントで、008004 は 0.008" x 0.004" (メートル法で 0.25mm x 0.125mm) のコンポーネントです。 一部の国境を越えた企業は、2008 年頃に 01005 コンポーネントの調査と開発を開始しました。この開発により、01005 コンポーネントを使用した製品の大量生産において主要顧客をサポートできるようになりました。 小型化の傾向に追いつくために、近い将来の顧客の要求を満たすために、次世代の 008004 コンポーネントの開発が現在進行中です。bga icリボール機
パッケージの小型化の能力に加えて、多くの企業は、最終製品の全体的な厚さを減らすために、くぼんだキャビティを備えた複雑で高密度の回路基板のプロセスも開発しました。 キャビティは、CSP、POP、および COB の有効高さを減らすことができます。
全体として、重要なプレーヤーは、パッケージの寸法が大幅に縮小されるにつれて、小型化の課題に対応するための高度な技術の開発に非常に積極的に取り組んできました。 現在、ファーウェイには、01005 チップ、CSP、POP、および COB を搭載した製品を製造する複数の施設があります。
