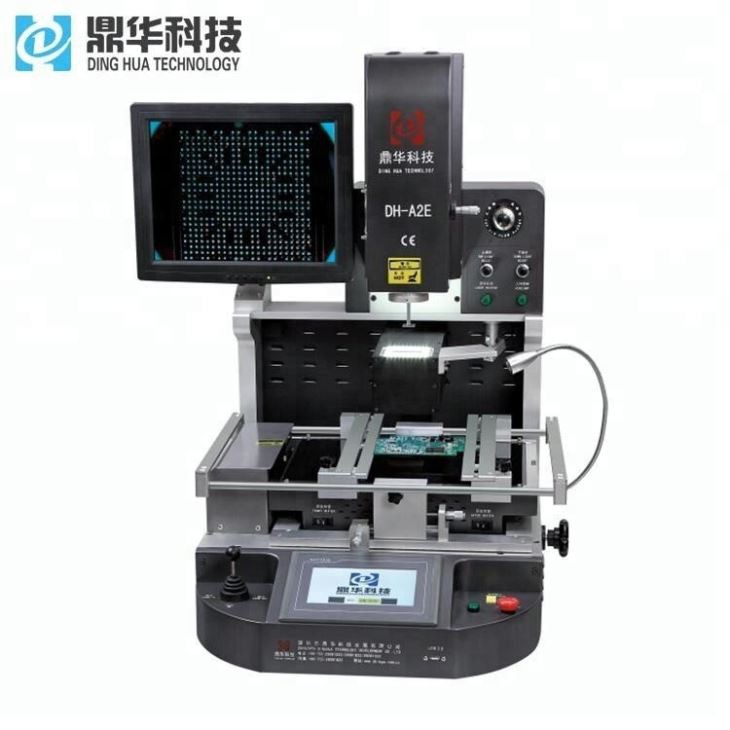

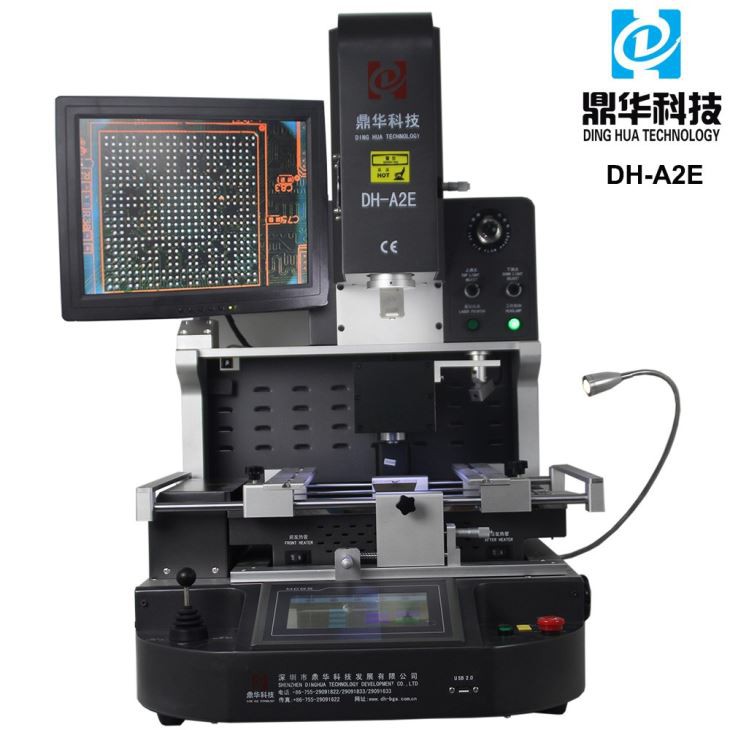

光テレビ衛星 BGA リワークステーション

1. 製品導入

• 超高精度のサイト認識
• 優れた調整速度と柔軟性
• ターゲット部位の正確なイメージング
• 繊細な部品の配置に対する最大の感度
• 究極のコントラストを実現するパッドのピクセルカラー化
• 光学ズームとオートフォーカスによる優れた画質
• 微小サイズ部品の拡大画像
• 受賞歴のあるサービスとサポート！

• 高速フォース フィードバックにより、繊細なコンポーネントの配置に対して最大限の感度が得られます。

• デュアルカラーカメラインターフェースは独自の処理オプションを提供します

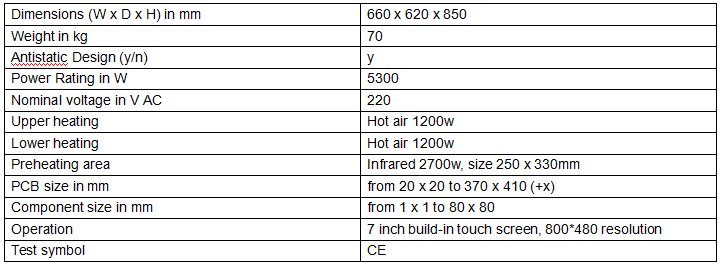

2. 製品仕様

3. 製品の用途

Dinghua BGA リワーク ステーションは、最新のビジョンおよび熱プロセス制御テクノロジーを備えています。

BGA、CSP、QFN、フリップチップ、

PoP、ウェーハ レベル ダイ、およびその他の多くの SMD は一貫して高品質の結果で処理されます。 正確な

機構と高度なソフトウェアにより、コンポーネントの配置、はんだ付け、再加工が簡素化されます。 オペレーター

関与が非常に限定されているため、これらのシステムはセットアップと使用が簡単です。 ベンチトップとスタンドアロンで利用可能

これらのマシンは、プロトタイプの研究開発、NPI、エンジニアリング、故障解析ラボだけでなく、プロトタイプの研究開発にも最適です。

OEM / CEM 生産環境。 自動化、機械の機能、使いやすさは、両方にとって重要です。

一貫性と品質が必要なプロトタイプおよび量産アプリケーション。

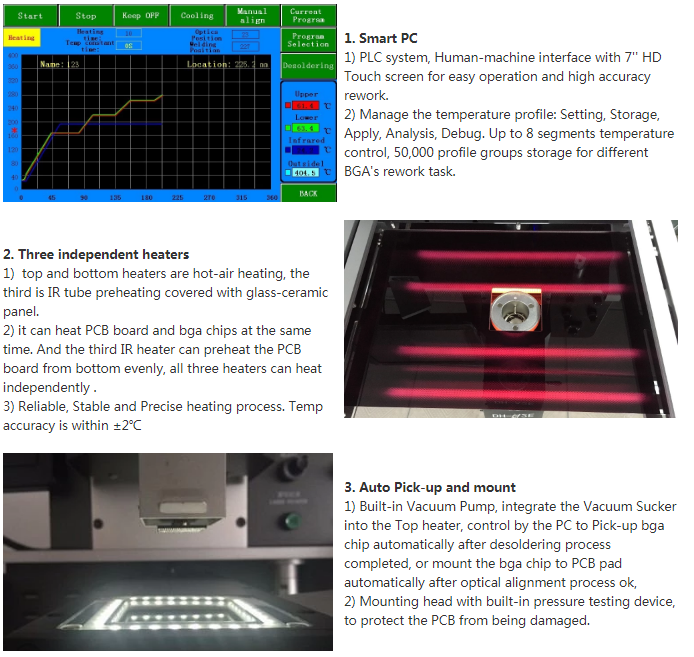

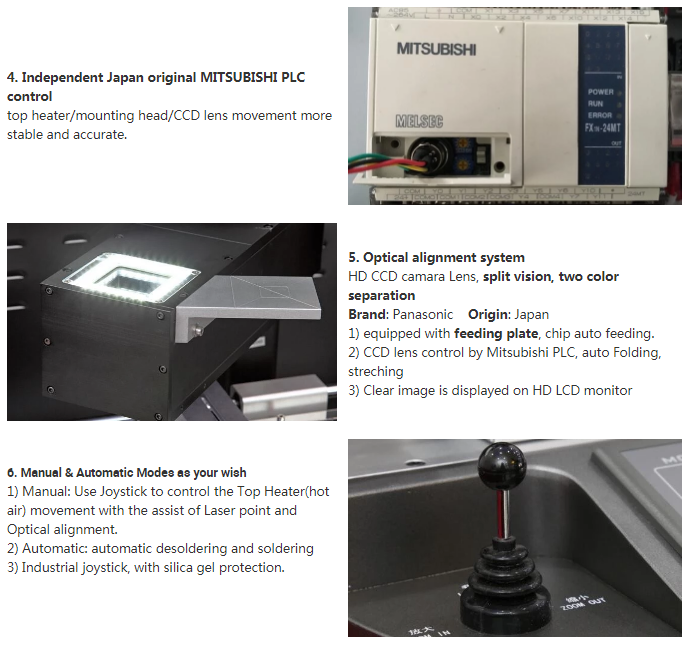

4. 製品詳細

5. 製品の認定

6. 私たちのサービス

受賞歴のある特許取得済みのリワークシステム

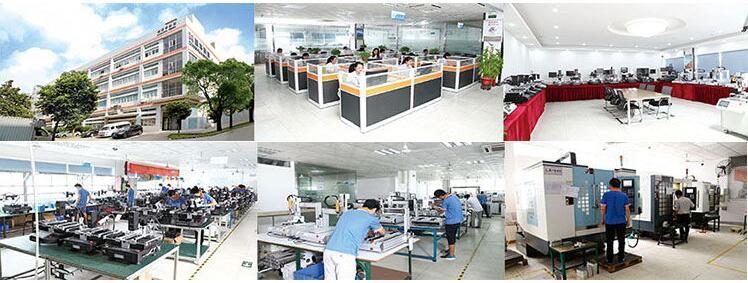

現在、当社では 50 名を超える経験豊富なエンジニアと技術者が新たなイノベーションと改善に取り組んでいます。

毎日、当社の従業員の合計 10% が研究開発の分野で働いています。 定華社はすでに

多くのビジネス分野においてテクノロジー、それぞれ世界市場のリーダーとなっています。 数多くの特許と受賞歴が私たちのことを証明しています。

イノベーションへの絶え間ない取り組み。 着実な変化のプロセスを採用し、当社の製品を急速に変化する環境に適応させます。

市場の要件を満たしながら、同時に持続可能な技術とイノベーションのロードマップを開発します。

7. よくある質問

堅牢な設計により、0.0002 インチまたは 5 ミクロン以内の超精密な配置が可能になります。新しく実装されたソフトウェア駆動の力測定

このシステムにより、スタックされたダイやパッケージなどの複雑なパッケージとともに、最小で最も壊れやすいデバイスさえも処理できるようになります。

オンパッケージ (PoP)。 Split Vision Optics により、PCB/基板の上部とコンポーネントの下部を同時に重ねて表示できます

両方の画像を位置合わせします。 スプリット イメージングは​​、高倍率で大きなパッケージの位置合わせを行うために、斜めのコーナーを作成する機能です。

光学システム内の高品質コンポーネントにより、鮮明で歪みのないイメージングが保証されます。 正確な閉ループリフロープロセス制御が可能

オリジナルの製品プロファイルを模倣します。 ソフトウェアには、ユーザーがパッケージに基づいて選択する事前定義されたプロファイルのデータベースが含まれています

そしてPCBは再加工されています。 自動プロファイル生成機能により、ユーザーは単一パスで最適なプロファイルを開発し、保存することができます。

将来の処理のために。 プロファイルは簡単に変更、最適化され、将来の使用に備えて保存できます。 設定はプロファイルの実行中にオンザフライで調整できます。

ランニング。 ソフトウェアは、強制空気上部ヒーター、強制空気下部ヒーター、および大面積石英 IR 予熱器を介してリフローを制御します。 トップヒーターのエアフロー

ソフトウェアによって監視され、優れた温度均一性を実現します。 これにより、非常に穏やかな流れが保証され、小さな音でも妨げられません。

01005 パッシブなどの隣接コンポーネント。 部品と PCB の制御された冷却は、上部ノズルでの直接空気流とノズルでの空気流によって実現されます。

局所的な底部ヒーターと側面の自動強力クロスエアフロー冷却ファン。
