タッチ スクリーン カメラ BGA リワーク ステーション

                                                        タッチ スクリーン カメラ BGA リワーク ステーション

クイックプレビュー:

プロモーション価格！HDタッチスクリーンを搭載したBGAリワークマシンDH-A1Lが入荷しました。

DH-A1L BGA リワークステーションの特徴:

1. チップ修復の成功率が高い。
2. 正確な温度制御。
3. 誤はんだ付けやはんだ付け不良はありません。
4. 3 つの独立した加熱エリア。
5. ユーザーフレンドリーなデザイン。
6. 音声通知システム。
7. 強力クロスフローファン。
8. 効率的な冷却システム。

当社は BGA リワークと自動機械に力を入れており、インド、ヨーロッパ、アメリカ市場のほとんどをカバーしています。私たちは、お客様の中国における長期的なパートナーとなることを楽しみにしています。

1. 仕様

1	力	4900W
2	トップヒーター	熱風800W
3	ボトムヒーター	熱風1200W、赤外線2800W
4	アイロンヒーター	90w
5	電源	AC220V±10%50/60Hz
6	寸法	640*730*580mm
7	位置決め	V 溝、PCB サポートは外部ツールを使用して任意の方向に調整できます。 ユニバーサルフィクスチャ
8	温度制御	K タイプ熱電対、閉ループ制御、独立加熱
9	温度精度	±2度
10	プリント基板サイズ	最大500*400 mm 最小22*22 mm
11	BGAチップ	2*2-80*80mm
12	最小チップ間隔	0.15mm
13	外部温度センサー	1(オプション)
14	正味重量	45kg

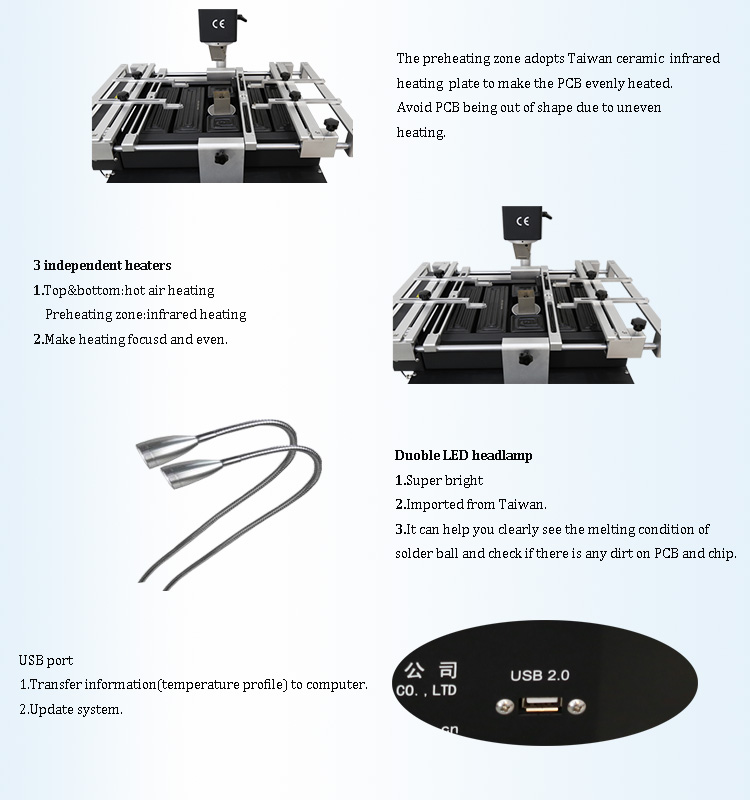

2. BGAリワークステーションDH-A1Lの主な特長

科学的かつスマート

1. ステーションには、熱風ヒーターと IR 予熱エリアの 3 つの独立した加熱エリアがあり、PCBA の変形を防ぎながら安定かつ迅速に加熱します。
2. 上部ヒーターの風量、下部ヒーターの高さ、および IR 予熱エリアは、さまざまな種類の BGA 修理に合わせて調整できます。
3. さまざまなサイズのチタン合金 BGA ノズルが装備されており、360 度回転して簡単に配置および交換できます。
4. 6 つの温度上昇セグメントと 6 つの定温セグメントを設定でき、いつでも使用できるように複数の温度プロファイルを保存できます。

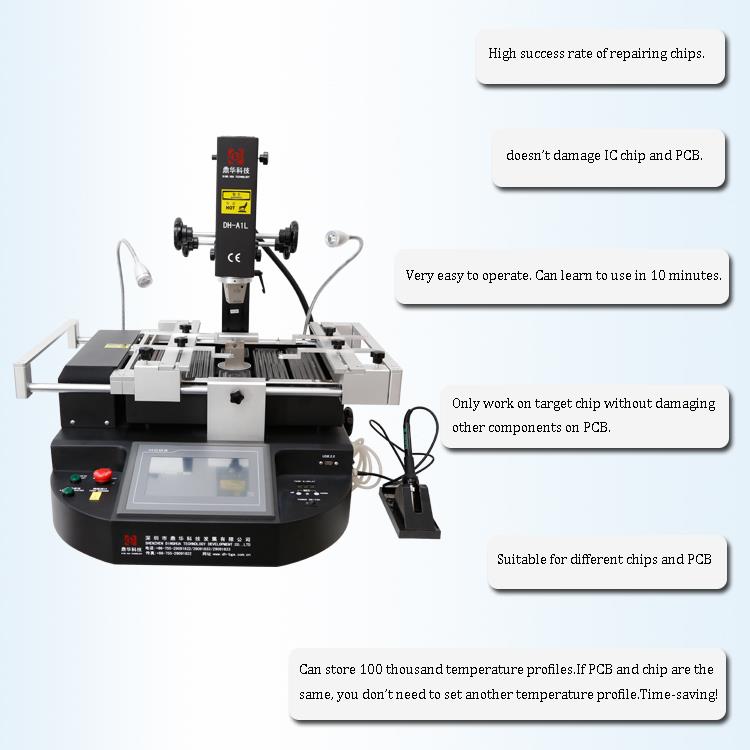

3. DH-A1L BGA リワークステーションを選択する理由は何ですか?

4. 関連知識:

新しい表面実装コンポーネントを取り付けるか交換する前に、表面実装ランドの準備を実行する必要があります。ランドおよび基板への熱的および/または機械的損傷を回避することが重要です。主な手順は次の 2 つです。

• 古いはんだを除去する

これは、はんだごてと編組はんだ吸上げ材を使用するか、はんだ抽出器と特殊な Flo-D-Sodr チップを使用する連続真空 Flo はんだ除去技術を使用して行うことができます。この方法により、古いはんだのリフローと真空除去を連続的に行うことができます。

• きれいな土地

古いはんだを除去した後に残った古いフラックス残留物は、新しいはんだを追加する前にこのステップで洗浄する必要があります。

• 新しいはんだを追加

このステップはコンポーネントの取り付けプロセスの一部であり、ランドを事前に充填（事前錫メッキ）するか（はんだごてまたは別の加熱方法でワイヤはんだをリフローすることによって）、またははんだペースト（クリーム）を塗布することによって実行できます。コンポーネントをランド パターンに配置する前 (または後) にディスペンサーを使用します。

適用されるはんだの量は、許容可能な接合を実現するために重要です。たとえば、許容可能な J 鉛はんだ接合には、許容可能なガルウィング鉛はんだ接合よりもはるかに多くのはんだが必要です。

表面実装コンポーネント:

• 前段/補助加熱アセンブリおよび/またはコンポーネント (必要な場合)
• 制御可能な方法で均一かつ迅速に熱を加え、すべてのはんだ接合部を同時に完全にリフロー (溶融) します。
• コンポーネント、ボード、隣接するコンポーネント、およびそれらの接合部への熱的および/または機械的損傷を避けてください。
• はんだ接合が再凝固する直前に、コンポーネントを基板から取り外してください。
• 交換コンポーネント用のランドを準備します。

スルーホールコンポーネント:

連続真空法を使用してコンポーネントを一度に 1 ジョイントずつはんだ除去

• 前段/補助ヒート アセンブリおよび/またはコンポーネント (必要な場合)。
• 接合部を急速かつ制御しながら加熱して、完全なはんだリフローを実現します。
• コンポーネント、ボード、隣接するコンポーネント、およびそれらの接合部への熱的および/または機械的損傷を避けてください。
• リードの移動中に真空を適用してジョイントを冷却し、リードを解放します。

はんだ噴水法を使用したコンポーネントのはんだ除去

• すべての接合部をはんだファウンテンでリフローします。
• 古いコンポーネントを取り外してすぐに新しいコンポーネントと交換するか、後でコンポーネントを交換できるようにスルーホールを空けてください。

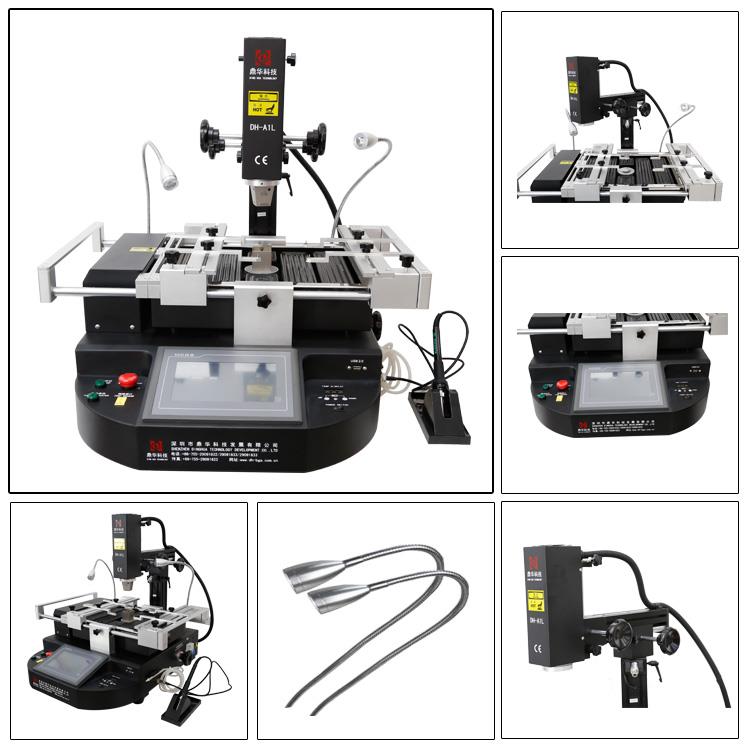

5.DH-A1L BGA REWORK STATIONの詳細画像

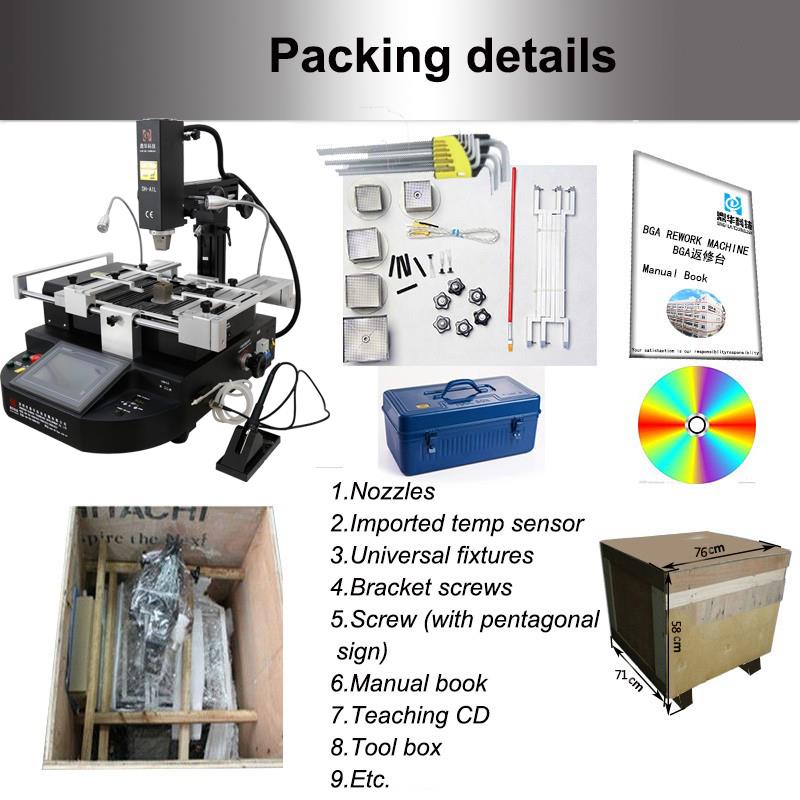

6.DH-A1L BGA REWORK STATIONの梱包と配送の詳細



DH-A1L BGA リワークステーション 納品詳細

配送：

1.ご入金確認後、5営業日以内に発送いたします。

2.DHL、FedEX、TNT、UPS、および海または空を含むその他の方法による迅速な配達発送。

7. よくある質問

Q: 有鉛チップと無鉛チップを区別するにはどうすればよいですか?

A: チップ印刷の表面と区別できます。 Intelシリーズのサウスブリッジ、FW82801DBM、NH82801DBMなど、

前者は鉛入り、後者は鉛フリーで、FWとNHの違いがある。

2. デバイスまたは PCB に RoHS ラベルが貼られているのは、鉛フリー認定製品です。

3. RoHS 対象範囲: 2006 年 7 月 1 日以降に発売された新製品のみ。基本的には、2006 年 7 月 1 日以降に生産されたマザーボードおよびノー​​トブックです。

2007年はすべて鉛フリーです。
