全自動光学SMDリワーク装置
全自動光学式 SMD リワーク マシン 1. クイック プレビュー: DH-A4D SMD リワーク マシンは、QFN、QFP、BGA 修理のためのより専門的なもので、現在在庫があります。 携帯電話修理用の BGA リワークステーションをお探しなら、おめでとうございます! 元の工場が見つかりました。 定華、もしかしたら...
説明

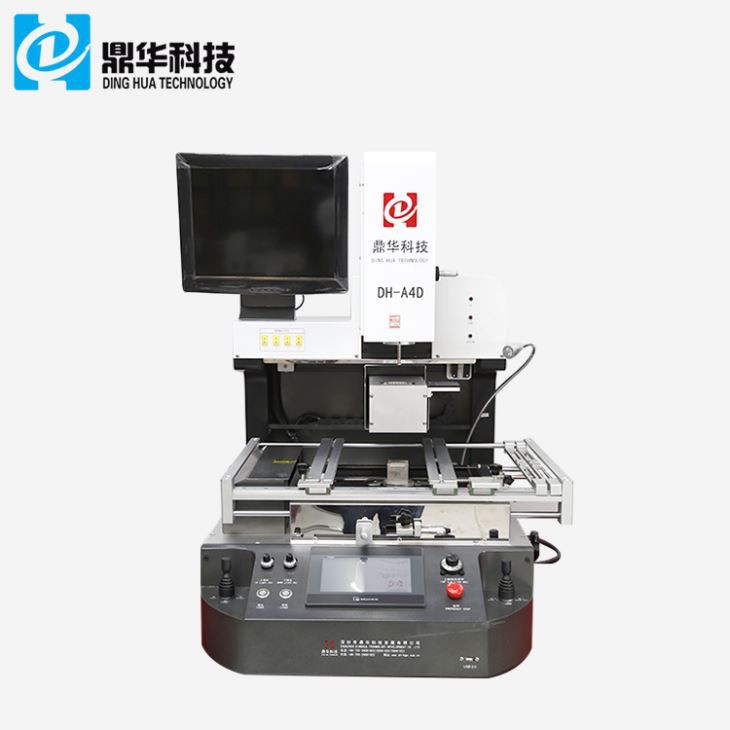

全自動光学SMDリワーク装置
1. クイックプレビュー:
DH-A4D SMD リワークマシンは、QFN、QFP、BGA 修理のためのより専門的なもので、現在在庫があります。
携帯電話修理用の BGA リワークステーションをお探しなら、おめでとうございます! オリジナルを見つけました
工場。 定華は、世界中の BGA リワークステーションの最高のブランドかもしれません。定華は、最高のブランドかもしれません
世界中の BGA リワークステーションの。
1. 仕様
仕様 | ||
1 | 総電力 | 6800W |
2 | トップヒーター | 1200W |
3 | ボトムヒーター | 2台目 1200W、3台目 IRヒーター 4200W |
4 | 力 | AC220V±10％50Hz |
5 | 動作モード | 2 つのモード: 手動と自動。 |

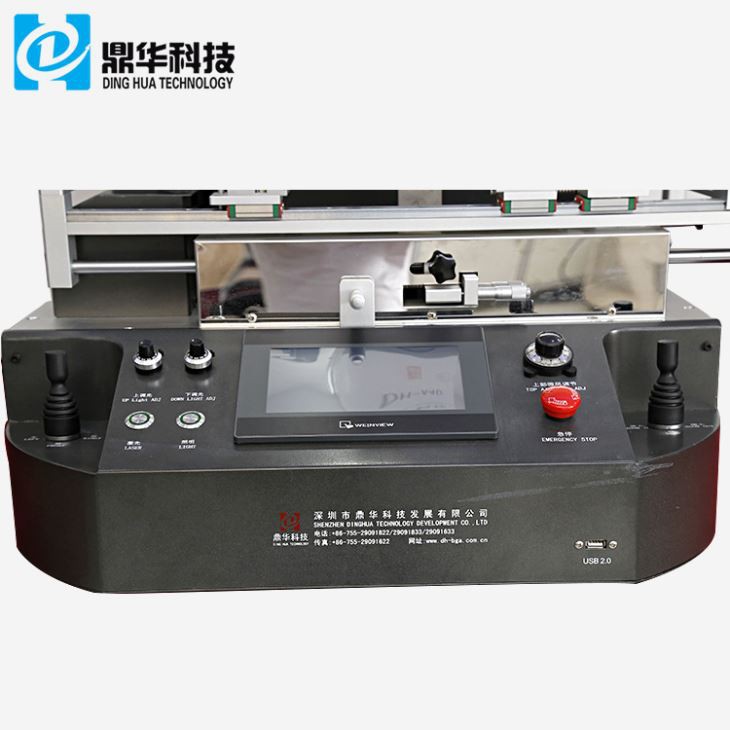

6 | HDタッチスクリーン、インテリジェントマンマシン、デジタルシステム設定。 | |

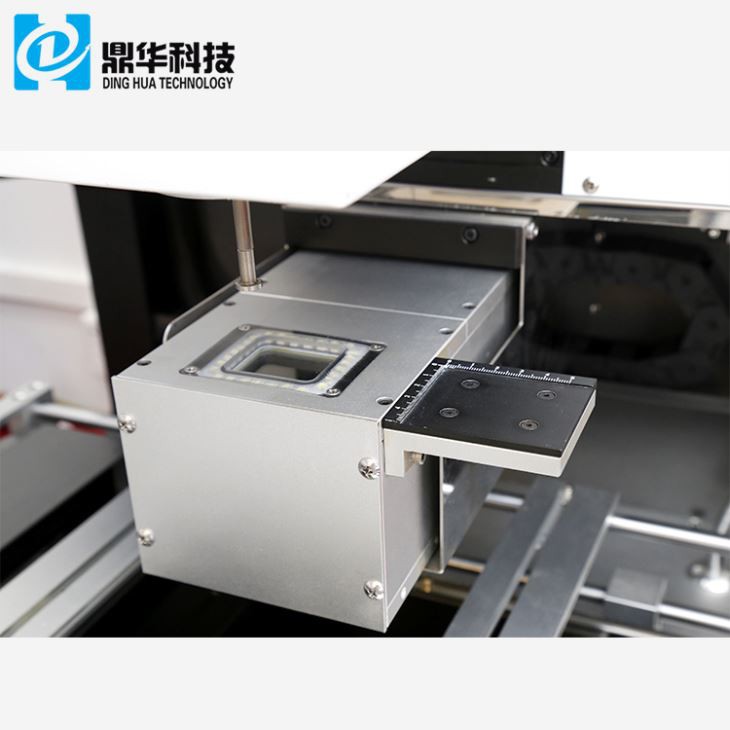

7 | 光学CCDカメラレンズ | 手で前後左右に動かす |
8 | チップフィーダー | 自動 |
9 | 特徴 | 真空吸盤はフレキシブル（1〜3cm）で、チップの中心を自動的に検出し、作業プラットフォームに取り付けられたスプリング、IRはライトまたは右側などに移動できます。 |
10 | カメラ倍率 | 10x - 220x |
11 | ワークベンチの微調整: | 前後±15mm、左右±15mm |
12 | BGAの位置決め | レーザー位置、PCB および BGA の高速かつ正確な位置 |
13 | PCBの位置決め | インテリジェントな位置決め、「5 点サポート」+ V 溝 PCB ブラケット + ユニバーサル固定具を使用して PCB を X、Y 方向に調整できます。 |
14 | 温度管理 | Kセンサー、クローズループ、PLC制御 |
15 | 配置精度: | ±0.01mm |
16 | 温度精度 | ±1度 |
17 | 点灯 | 台湾 LED 作業灯、任意の角度調整可能 |
18 | 温度プロファイルの保存 | 50000グループ |
19 | プリント基板サイズ | 最大 530×490 mm 最小 22×22 mm |
20 | BGAチップ | 2x2 - 80x80 mm |
21 | 最小チップ間隔 | 0.15mm |
22 | 外部温度センサー | 4個 |
23 | 機械の寸法 | 780×740×890mm |
24 | 正味重量 | 97キロ |
25 | 総重量 | 140キロ |
26 | 梱包寸法 | 118*86*121 mm |
2.DH-A4D BGAリワークステーションの製品用途と利点
DH-A4D BGA リワークステーション アプリケーション
このマシンは、PCB マザーボード上の壊れた BGA (ボール グリッド アレイ パッケージ) チップセットを修復するために使用されます。
BGAアプリケーション
1. ラップトップおよびデスクトップ PCBA
2.Xbox one、Play Station 4などのゲーム機
3.携帯電話PCBA
4.TV&TV セットトップボックスマザーボード
5.サーバー、プリンター、カメラなどのマザーボード
DH-A4D BGA リワークステーションの利点:

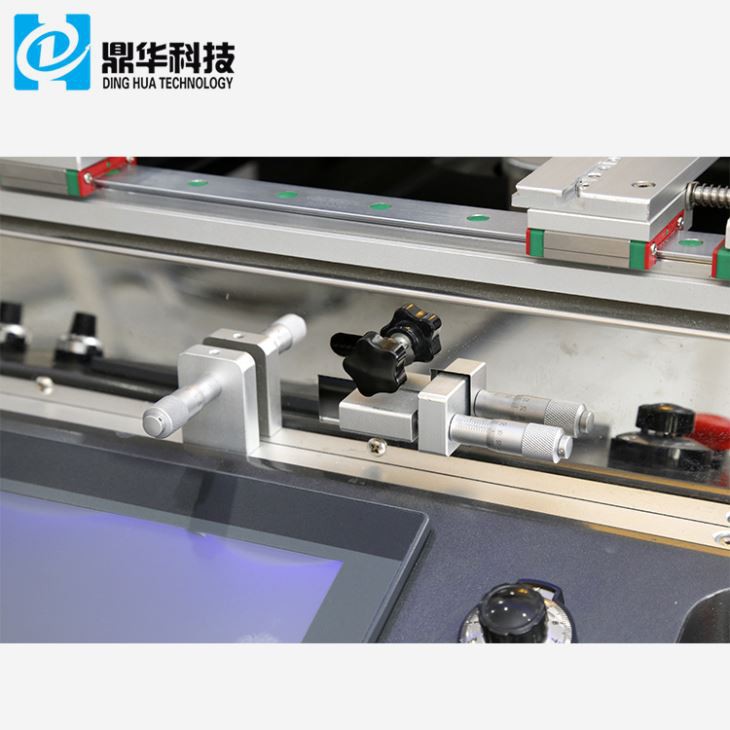

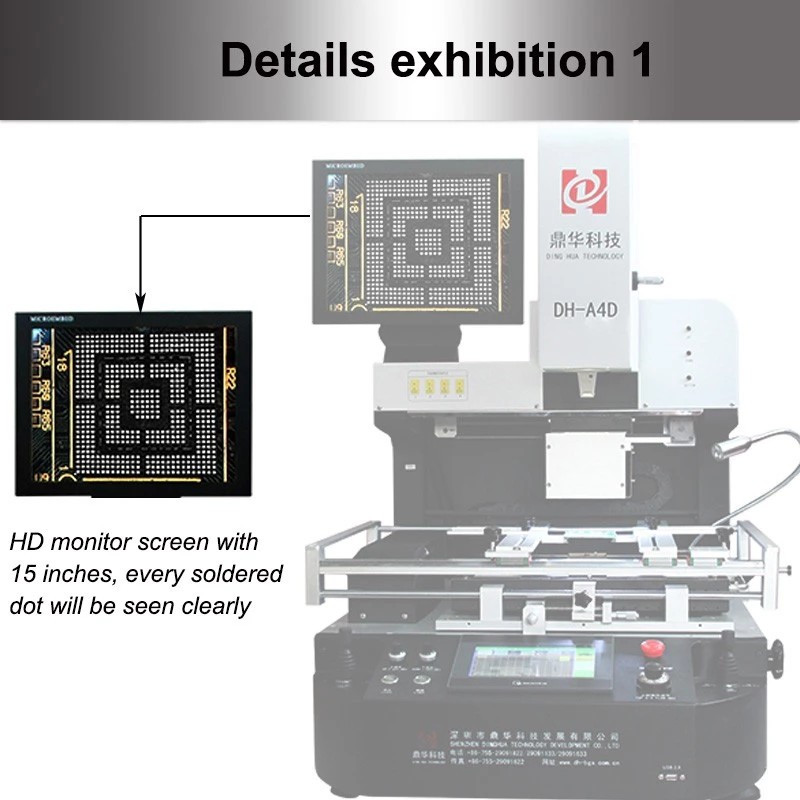

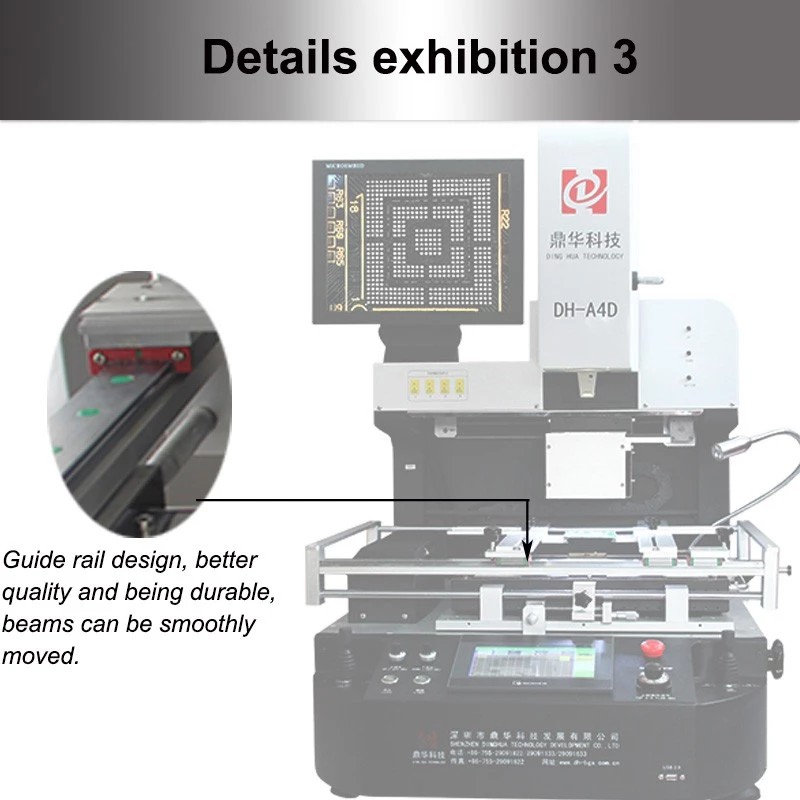

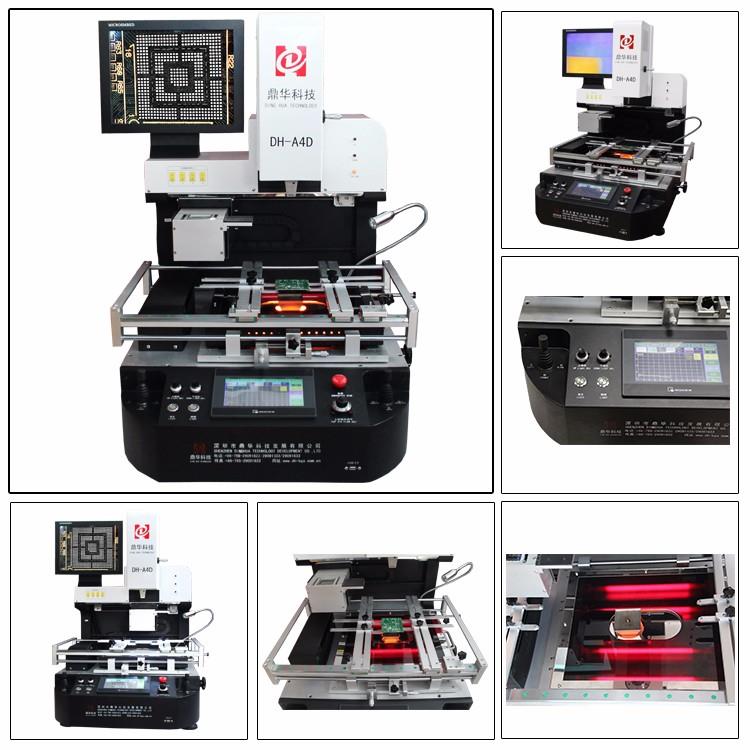

4.A4 BGA REWORK STATIONの詳細画像
3. 会社概要
私たちについて
4.当社の工場とBGAリワークステーションの写真

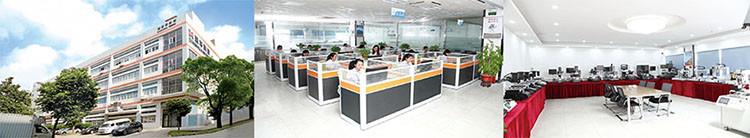

オフィス

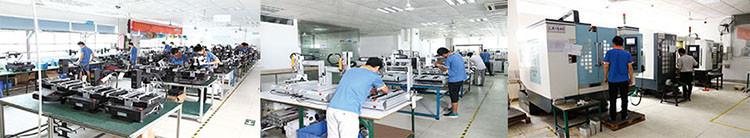

M製造ライン

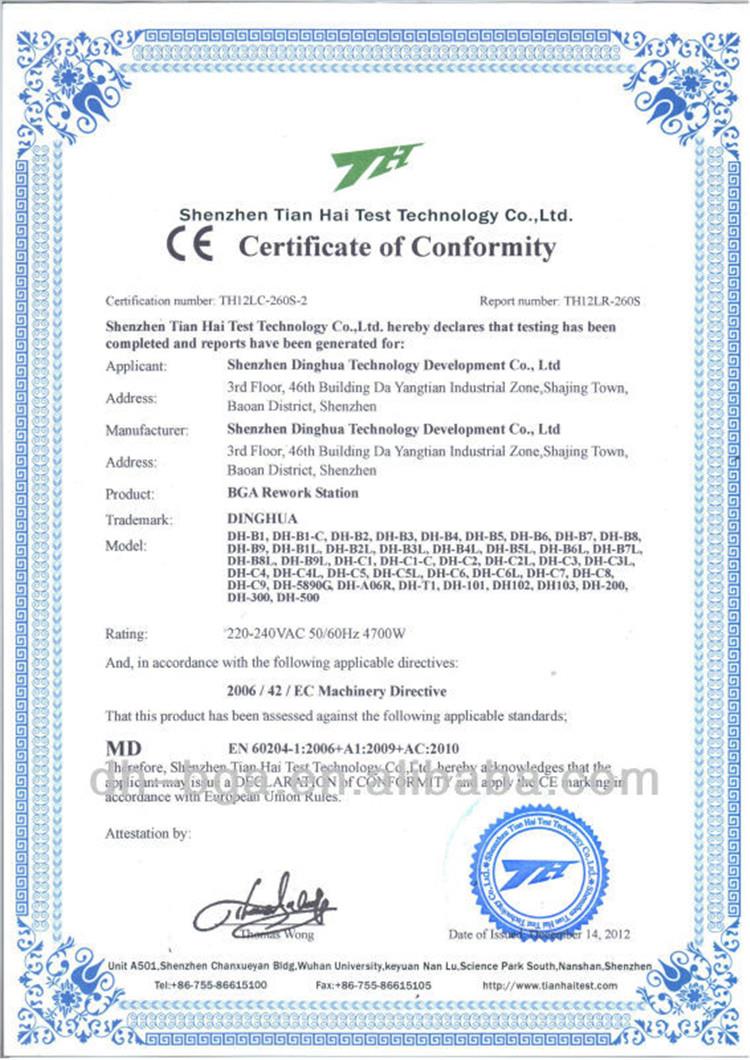

以下の特許およびCE認証
5.当社の顧客の一部
6. DH-A4D BGA REWORK STATIONの梱包、配送、サービス

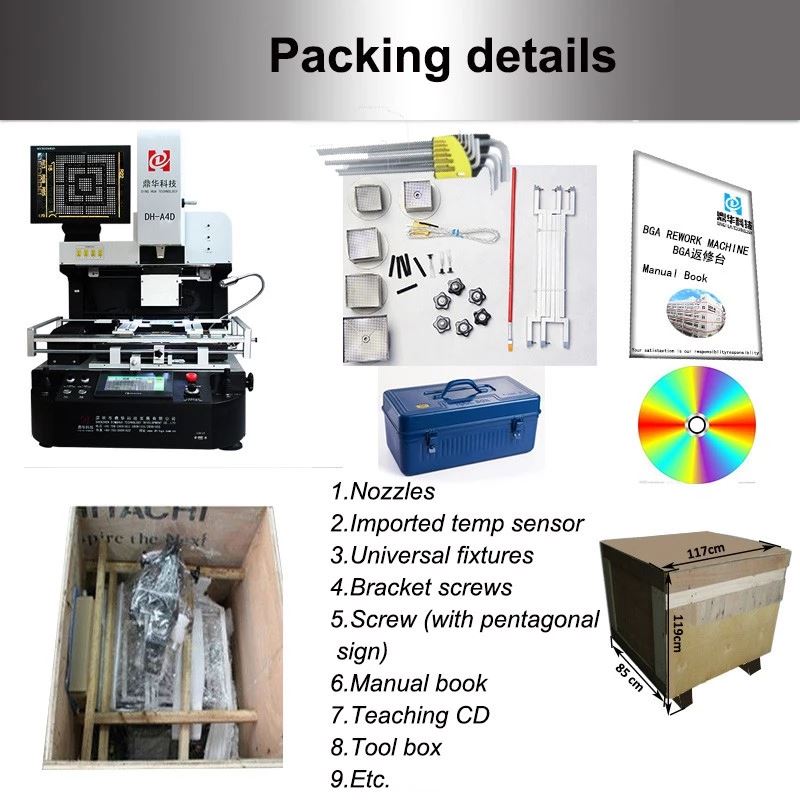

包装内容明細書
1. マシン: 1 セット
2. すべては安定した強力な木製ケースに梱包されており、輸出入に適しています。
3. トップノズル: 3 個 (31*31mm、38*38mm、41*41mm)
下部ノズル:2個(34*34mm、55*55mm)
4.ビーム:2個
5.梅ノブ：6個
6.ユニバーサルフィクスチャ:6個
7.サポートネジ:5個
8.筆ペン:1本
9.真空カップ:3個
10.真空針:1個
11.ピンセット:1個
12. 温度センサーワイヤー: 1 個
13.専門的な説明書: 1冊
14. ティーチングCD：1枚
梱包明細：
合板箱（燻蒸処理済み）、
梱包サイズ: 85*119*117cm、
付属品: ノズル、熱電対、
インナーヘキサガンスパナとティーチング
CDなど
配達の詳細、
DHL、TNT、FEDEX、航空便、船便、陸送などで到着までに3〜30日かかります
さまざまな配送方法による宛先。
7. サービス
1.振動試験
すべての機械は、納入前に少なくとも 24 時間、車両輸送と同様の振動テストが行われます。
2.機能テスト
振動テスト後、マシンは 1 ～ 3 日間稼働し、すべての機能が完璧であることを確認します。
3.高品質
光学CCDレンズ、電熱線、熱電対などの重要なコンポーネントを輸入
8. BGA リワークステーションの詳細:
1. 全自動光学SMDリワーク装置とは？
全自動光学SMDリワークマシンは、電子機器製造業界で使用される機械です。
表面実装デバイス (SMD) の再加工。 機械はさまざまな機能を実行するように設計されており、
SMD の取り外しと交換、新しい SMD の取り付け、および検査と交換が含まれます。
SMDはんだ接合部の修正。
2. 全自動光学SMDリワーク装置を使用するメリットは何ですか?
全自動光学 SMD リワークマシンを使用すると、いくつかの利点があります。 まず、機械は次のことができます。
SMD の再加工にかかる時間を大幅に短縮し、改善に役立ちます。
生産効率を高め、コストを削減します。 さらに、光学システムを使用すると、
SMD を正確かつ正確に配置することで、エラーのリスクが軽減され、作業品質が向上します。
3. 全自動光SMDリワーク装置でリワークできるSMDの種類は何ですか?
全自動光学SMDリワークマシンは、さまざまなSMDのリワークに使用できます。
BGA、VGA、QFN、IQC、PLCCなど
4. 全自動光学SMDリワークマシンはどのように動作しますか?
全自動光学SMDリワーク装置は、加熱、真空吸引、
そして光学イメージング技術。 機械はPCBとSMDに熱を加え、はんだを溶かします。
真空ノズルを使用してSMDを除去できるようになります。 古いSMDを取り外したら、
機械は光学システムを使用して新しい SMD の位置と方向を識別し、
それをPCB上に配置します。 その後、機械が新しい SMD に熱を加え、はんだを溶かして完成します。
やり直しのプロセス。
5. 全自動光学SMDリワーク装置は使いやすいですか?
全自動光学式SMDリワークマシンは一般的に使いやすく、直感的な機能を備えたモデルが多くあります。
ユーザーインターフェイスと明確な指示。 ただし、オペレーターが適切なトレーニングを受けることが重要です
また、これらの機械を使用する際は安全ガイドラインに従って、正しく安全に使用することを保証します。
全体として、全自動光学 SMD リワークマシンは電子機器製造にさまざまなメリットをもたらします。
効率、精度、品質の向上など。 適切な使用とメンテナンスにより、これらは
機械はあらゆる製造施設にとって貴重な資産となり得ます。
