リボールステーション IR リワークステーション リフローステーション

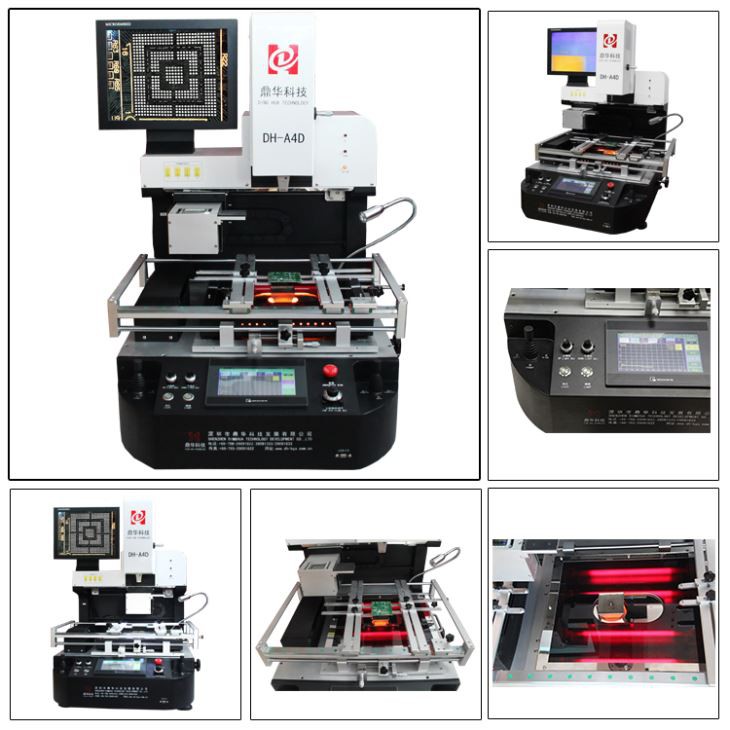

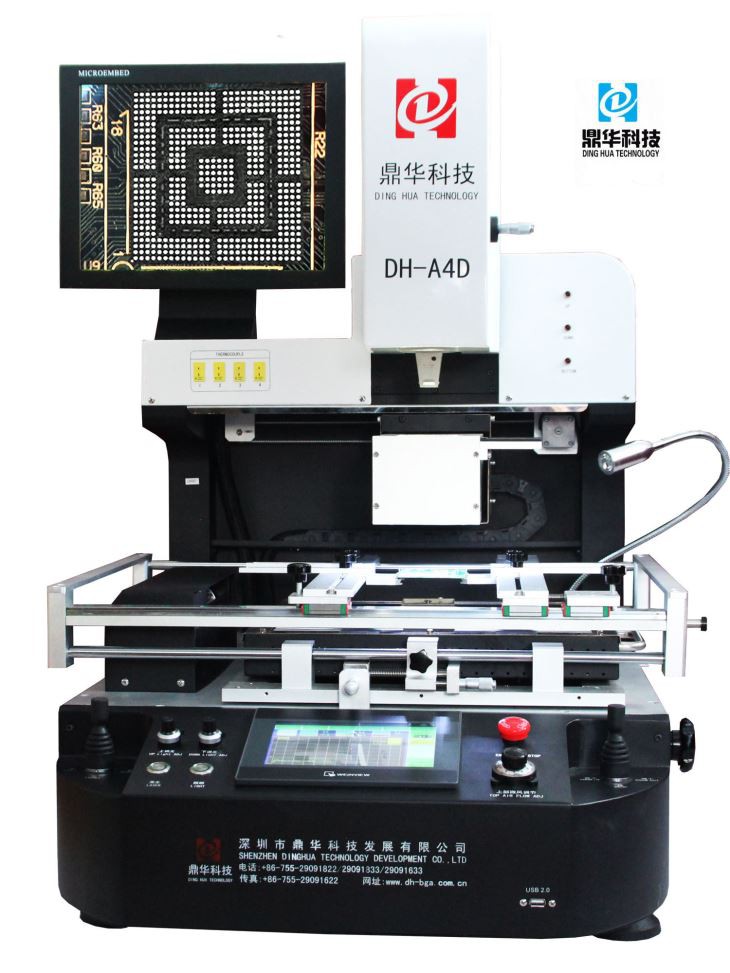

DH-A4D ハイテクエンド、特別品質アセンブリインテリジェント光学アライメント BGA リワークステーション

仕様



総電力	6800W
トップヒーター	1200W
ボトムヒーター	2位 1200W、3位 ドイツ製IR赤外線ヒーター 4200W
電圧	AC220V/110V ±10％ 50Hz/60Hz
動作モード	ダブルジョイスティック操作。 完全自動の位置決め、はんだ付け、冷却、統合。

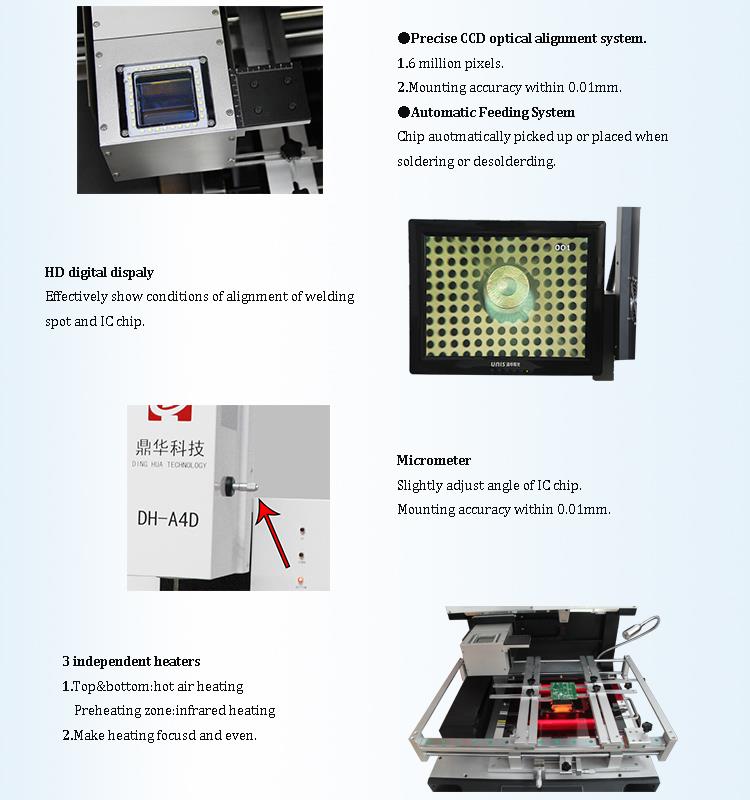

光学CCDカメラレンズ	自動前後左右、またはジョイスティックによる手動
カメラ倍率	2.0 百万画素（デジタルズーム 10X-180X 倍）
ワークベンチの微調整:	前後±15mm、左右±15mm
BGAの位置決め	レーザー位置、PCB と BGA の高速かつ正確な位置
最高対気速度	調整ノブで調整でき、小さなBGAの動きを防ぎます。
PCBの位置決め	インテリジェントな位置決め、「5 点サポート」+ V 溝 PCB ブラケット + ユニバーサル固定具を使用して PCB を X、Y 方向に調整できます。
温度制御	Kセンサー、クローズループ、PLC制御、サーボドライバー
配置精度:	±0.01mm
温度精度	±1度
点灯	台湾 LED 作業灯、任意の角度調整可能
温度プロファイルの保存	50000グループ
プリント基板サイズ	最大 500×420 mm 最小 22×22 mm
BGAチップ	1x1 - 80x80 mm
最小チップ間隔	0.1mm
外部温度センサー	4個

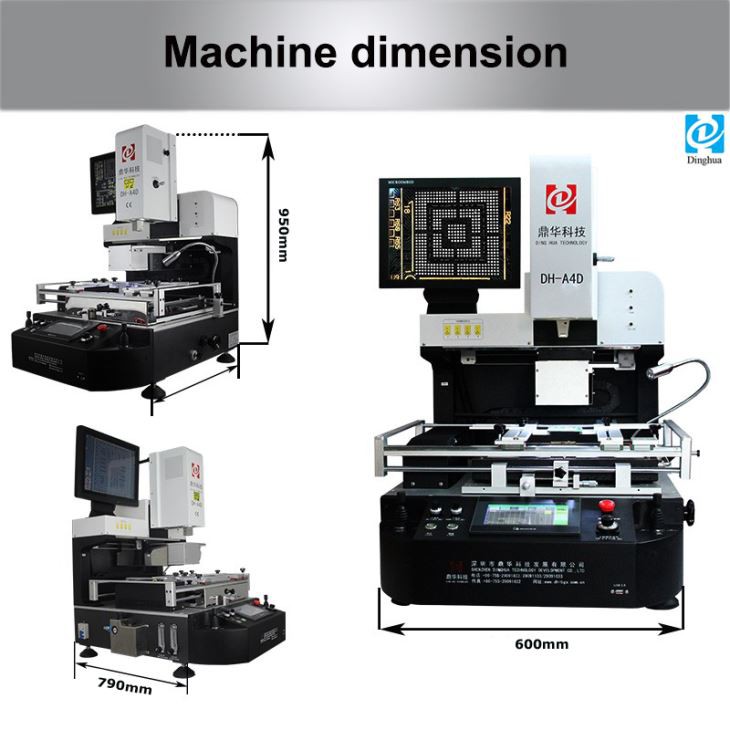

寸法	790×60×950mm
正味重量	95KG

応用

1. 中規模および大規模サービスセンター、モバイルおよび無線システムの修理、

2. 携帯電話、PDA、ハンドヘルド、ラップトップ、ノートブック、ポータブル医療機器 LAN デバイス、ネットワーク ノード、軍事

3. コ通信機器など

2.鉛および鉛フリーの錫を含むBGA、PGA、POP、BQFP、QFN、PLCC、TQFP、TSOPなどのあらゆる種類のチップの修理に適用できます。

サービス

1. プリセールスでは、オンサイトまたはビデオによるデモンストレーションと情報コンサルティングが無料です。
2.必要に応じて、出荷前にプロセスビデオまたはトレーニングを提供できます。
3. アフターセールスでは、強力な専門技術バックアップチームがいます。

4. 大量の注文または繰り返しの注文に対して大幅な割引を提供します。

5.保証: 1 年間は無料で、それ以降の年間は部品代を受け取ります。

自動 BGA リワーク ステーションはどのように機能しますか?

よくある質問

1. パッケージはどうですか?配達中は安全ですか？

すべての携帯電話の LCD 再生機は、標準的な強力な木製カートンまたは内部に発泡体が入ったカートンボックスで安全に梱包されています。

2.配送方法は何ですか?機械は何日くらいで届きますか？

DHL、FedEx、UPS など (ドアツードアサービス) で機械を発送し、到着まで約 5 日かかります。

または、飛行機で空港まで（ドア・トゥ・エアポート・サービス）、到着までに約 3 日かかります。

または海港まで海路、最小 CBM 要件: 1 CBM、到着まで約 30 日。

3. 保証はありますか?アフターサービスはどうですか？

1 年間のスペアパーツ無料保証、生涯技術サポート。

私たちはプロのアフターセールスチームを持っており、質問がある場合は、アフターサービスでアシスタントビデオも提供されます。

4.この機械は操作が簡単ですか?未経験でも上手に操作できますか？

サポートのためにユーザーマニュアルや操作ビデオを提供してもらえますか?

はい、当社の機械は簡単に使えるように設計されています。技術者であれば、操作方法を習得するには通常 2-3 時間かかります。学ぶのがずっと早くなります。英語のユーザーマニュアルを無料で提供し、操作ビデオもご覧いただけます。

5、あなたの工場に来たら、無料のトレーニングを提供しますか？

はい、当社の工場への訪問を大歓迎します。無料のトレーニングを手配します。

6.支払い方法は何ですか?

私たちは、銀行振込、ウェスタンユニオン、マネーグラム、ペイパルなどの支払い条件を受け入れます。

BGA には、PBGA、CBGA、CCGA、および TBGA の 4 つの基本タイプがあり、パッケージの底部は通常、

に接続されていますI/Oリードアウトとしてのはんだボールアレイ。これらのパッケージのはんだボール配列の一般的な間隔は次のとおりです。

1.0mm、1.27mm、1.5mm。

はんだボールの一般的な鉛錫成分は、主に 63Sn/37Pb および 90Pb/10Sn です。基準は会社によって異なります会社。 BGA アセンブリ技術の観点から見ると、BGA は QFP デバイスよりも優れた特性を持っています。これは主に、BGA デバイスの実装精度に対する要件がそれほど厳しくないという事実に反映されています。パッドのオフセットはこんな感じですはんだの表面張力によりデバイスの位置を自動補正できます。この状況イオンは実験によって非常に明白であることが証明されています。第二に、BGA では、以前のようなピンの変形の問題がなくなりました。QFP およびその他のデバイス、および BGA は QFP およびその他のデバイスよりも優れたコプラナリティを備えており、リードアウト間隔がはるかに広いQFP よりもはんだ付けを大幅に減らすことができます。 ペースト印刷の欠陥は、はんだ接合部の「ブリッジング」の問題につながります。

さらに、BGA は電気的および熱的特性が優れており、相互接続密度も高いです。主な欠点BGA の特徴は、はんだ接合部の検出と修復が難しく、はんだ接合部の信頼性要件が比較的厳しいことです。これにより、多くの分野で BGA デバイスの用途が制限されます。
