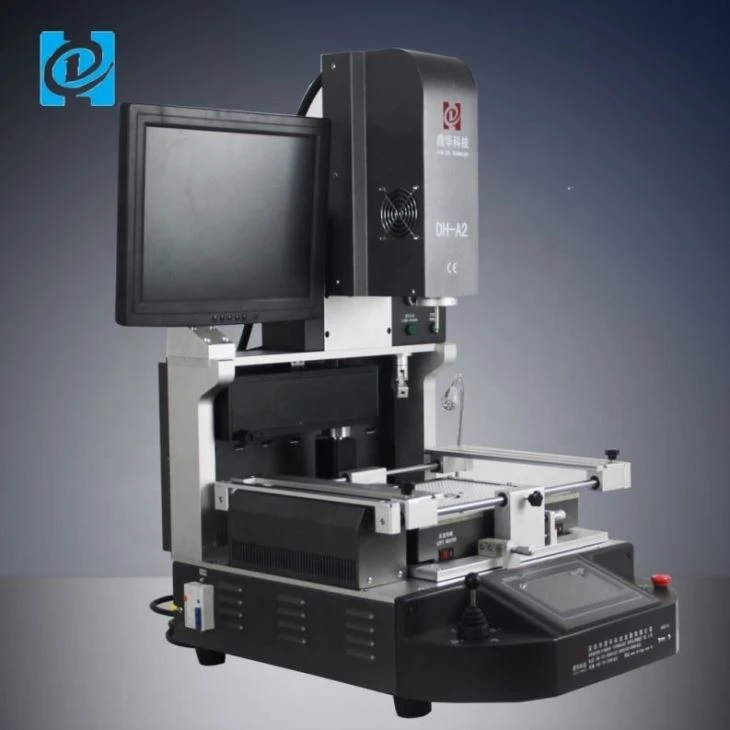

赤外線SMTはんだ付けシステムDH-A2

1. HD CCD位置決めのための光学アライメントシステム{2.緊急保護を備えた優れた安全関数3.トップ加熱ヘッドと取り付けヘッド2 in 1デザイン4.トップエアフローは、チップの需要を満たすために調整可能

お問い合わせを送る

説明

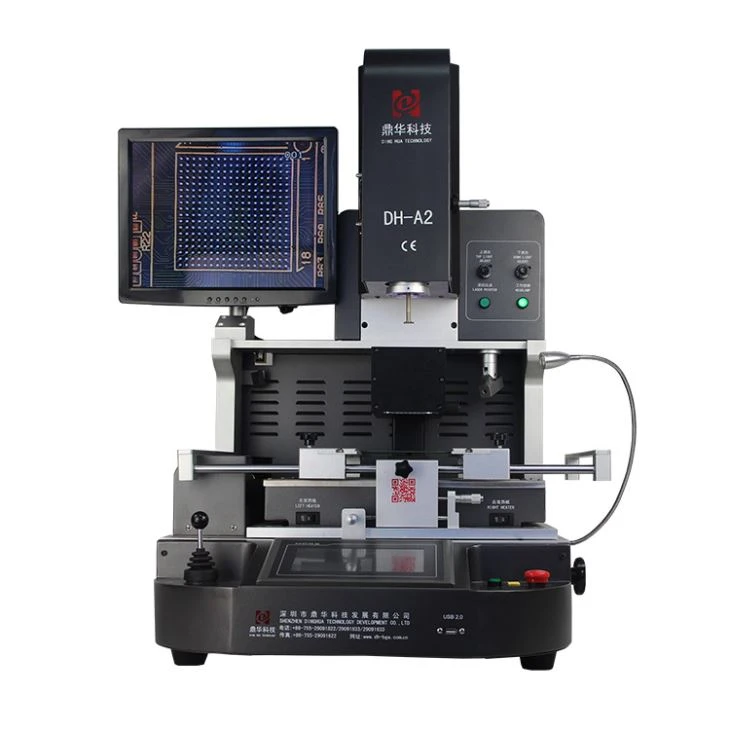

赤外線SMTはんだ付けシステムDH-A2

深Shenzhen Dinghua TechnologyのDH ‑ A2は、携帯電話、ラップトップ、ゲームコンソール、電子機器マザーボードの修理に合わせた半自動 /ハイブリッドIR + Hot -Air SMT REWARKステーションです.統合：

上下のホットエアヒーター（それぞれ≈1,200W）
PCBやコンポーネントの加熱のためのボトム赤外線前発熱ゾーン（≈2,700–3、000 w）
CCDカメラを備えたビジョンシステムと、正確なアライメントのためのオプションのレーザーポジショニング.
組み込み産業用PC / PLC＆タッチスクリーンHMI、自動 /手動モード、真空ピックアップ、位置センシング、プロファイルストレージ、分析をサポートする

product-1-1

仕様
1	総電力	5300w
2	3つの独立したヒーター	トップホットエア1200W、低い熱気1200W、底部赤外線予熱2700W
3	電圧	AC220V±10％50/60Hz
4	電気部品	7 ''タッチスクリーン +高精度インテリジェント温度制御モジュール +ステッパーモータードライバー + PLC + LCDディスプレイ +高解像度光CCDシステム +レーザー位置
5	温度制御	Kセンサー閉ループ + PID自動温度補償 +温度モジュール、±2度以内の温度精度.
6	PCBポジショニング	v-groove +ユニバーサルフィクスチャ +可動PCBシェルフ
7	適用可能なPCBサイズ	最大370x410mm min 22x22mm
8	適用可能なBGAサイズ	2x2mm〜80x80mm
9	寸法	600x700x850mm（lwh）
10	正味重量	64 kg

高度な機能

①さまざまなチップの要件を満たすために、トップホットエアフローは調整可能です.
oluty自動デスフォーリング、取り付け、はんだ付けをサポート.
fast高速PCBアライメント用の組み込みレーザーポジショニングシステム.
④3つの独立したヒーターを備えた赤外線加熱システム.
⑤マウントヘッドには、PCB損傷を防ぐための内蔵圧力検出デバイスが含まれています.
mountingヘッドの内蔵掃除機は、DeSolderingが完了した後、BGAチップを自動的に拾います.
