タッチスクリーンノースブリッジ BGA リワークステーション

タッチスクリーンサウスブリッジ BGA リワークステーションクイックプレビュー: プロモーション価格! HDタッチスクリーン搭載BGAリワークマシンDH-A1Lが入荷しました。当社はBGAリワークと自動機械に専念し、インド、ヨーロッパ、アメリカ市場のほとんどをカバーしています。

お問い合わせを送る

説明

タッチスクリーンサウスブリッジ BGA リワークステーション

クイックプレビュー:

プロモーション価格！ HDタッチスクリーン搭載BGAリワークマシンDH-A1Lが入荷しました。当社はインド、ヨーロッパ、アメリカ市場の大部分をカバーするBGAリワークと自動機械に専念しています。中国での長年のパートナーになることを期待しています。

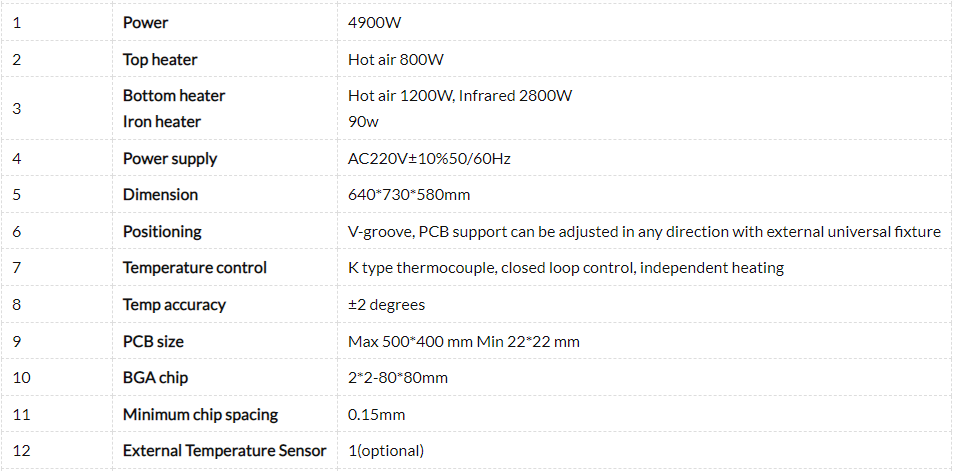

1. 仕様

2.BGAリワークステーションDH-A1Lの主な特長

1.高精細タッチスクリーン、PLC制御、複数のグループプロファイルを保存できます。リアルタイムの設定温度と測定温度を表示します。

2.瞬間温度曲線解析機能。設定温度と測定温度を表示できます。プロファイルを変更および分析するため。

3. 閉ループ制御、出力および制御システムを備えた高精度 K タイプ熱電対は、光絶縁技術を採用しています。 PID

自動調整システムにより温度が正確に制御され、温度偏差は2度以内です。一方、外気温は

センサーにより、リアルタイムの温度分析と修正が可能になります。

4.上部と下部のヒーターは独立して温度を制御し、温度プロファイルの多くの容量を節約できます。を設定および変更できます。

タッチスクリーン上のさまざまなBGAおよびPCBに応じた温度プロファイル。 3 つのヒーターで独立した PID 演算を使用します。

温度をより均一かつ正確にします。

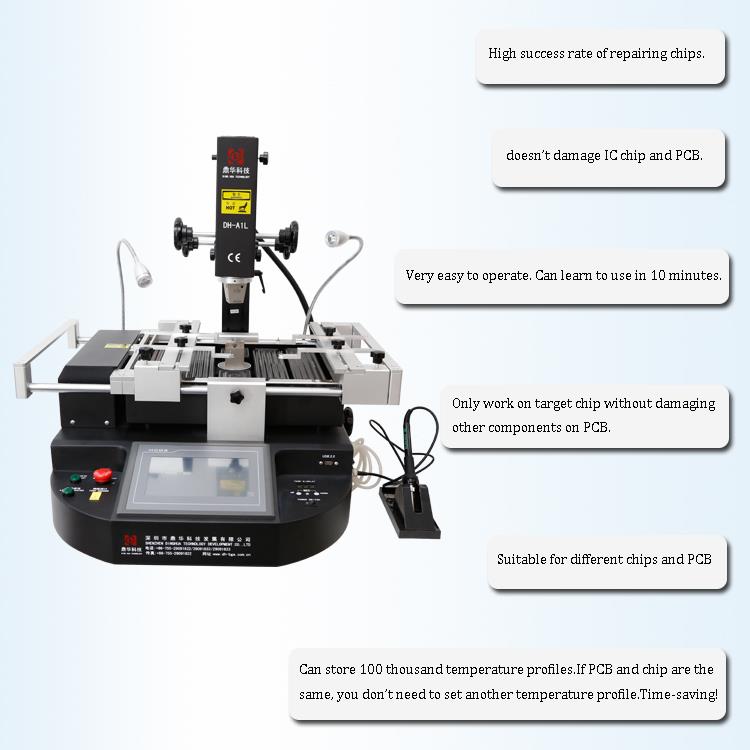

3.DH-A1L BGA リワークステーションを選択する理由は何ですか?

A1L bga rework station advantages.jpg

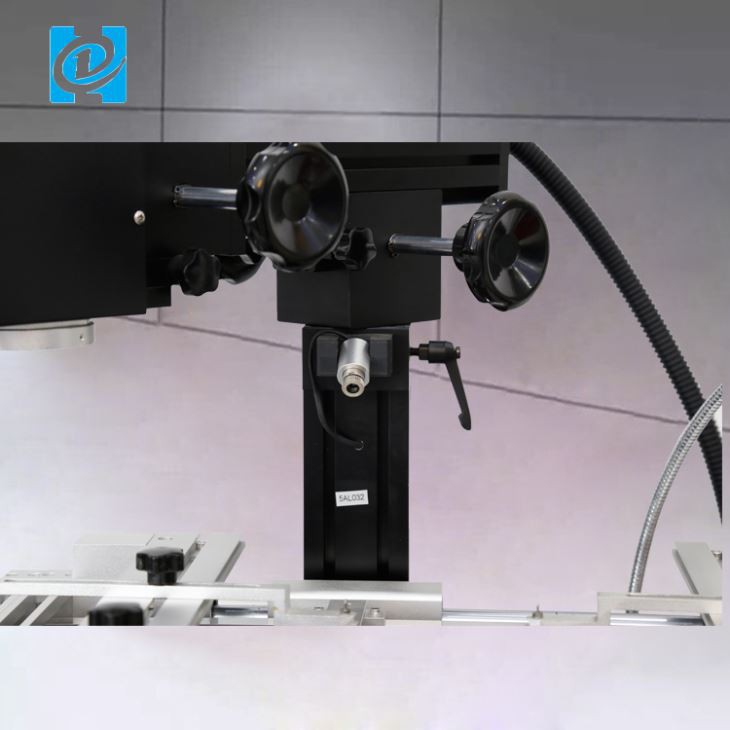

4.BGA リワークステーションの機能チップリワークステーション DH-A1L マザーボード/xbox360/携帯電話 BGA チップリワーク用

名前	機能	使用方法
リミットバー	上部加熱の最低位置を制限する	適切な位置に回転させます
テンション調整ノブ	上下の上部ゾーンを前後にロックします	ノブを回す
前後調整ハンドル	前後位置の上部ゾーンを調整します	ハンドルを回転させる
7 ハンドル	上部ゾーンの回転角度をロックする	ハンドルを回転させる
ヘッドライト	職場の照明器具	ボタンを押す
PCB合板	正しい位置に移動し、PCB をクランプします。
低温域高さ調整ハンドル	PCB 基板から下部ノズルの距離を調整します	ハンドルを回転させる
非常停止ボタン	緊急停止	ボタンを押す
ライトボタン	電気のスイッチ	ボタンを押す
上部加熱ゾーン	上部熱風を発生させる
ハンドルを上下に調整する	ポジションの上部ゾーンを上下に調整します	ハンドルを回転させる
上部加熱ノズル	熱風を集中させるには	BGAの適切な場所からエアを抜きます
支持フレームの下部	PCBボードの落下を防止します	適切な位置を移動して耐える
はんだごて	安定したデジタルはんだごて
下部加熱ノズル	熱風を集中させるには	BGAの適切な場所からエアを抜きます
クロスフローファン	溶接後のPCB基板の冷却
赤外線加熱ゾーン	ウォームアップを伴う BGA リワーク
温度インターフェース	外部ガルバニックを接続し、実際の温度を測定します	温度ラインを直接接続
タッチスクリーン	データストレージシステムプラットフォーム
