3 つの加熱ゾーン タッチ スクリーン SMD リワーク ステーション
当社は、BGA 熱風および赤外線リワーク ステーションの大手メーカーおよびサプライヤーです。当社は、デジタル温度制御を備えた、精密に設計された高品質のはんだ付けステーションを提供します。これらの製品にはデジタルインジケータが付属しており、サイズ、容量、直径などのさまざまな仕様の製品を提供しています。
説明
1. 3 加熱ゾーン タッチ スクリーン SMD リワーク ステーションの製品特徴
独自の探査による赤外線溶接技術を採用。
熱風の熱を利用し、熱比例ピアシング伝統のシロッコ溶接機で簡単に切断できます。
簡単に操作できます。 30分のトレーニングが必要なだけです。この機械を操作できます。
溶接工具は必要ありません。2x2-80x80mm のすべてのコンポーネントを溶接できます。
このマシンには650Wの加熱システムが搭載されています。 80×120mmまで幅広く対応可能です。
熱風ノズルはリフローベント付きです。周囲の小さなコンポーネントに衝撃を与えないでください。すべてのコンポーネント、特にマイクロ BGA コンポーネントに適しています。
2. 3 つの加熱ゾーン タッチ スクリーン SMD リワーク ステーションの仕様
| 力 | 4800W |
| トップヒーター | 熱風800W |
| ボトムヒーター | 熱風1200W、赤外線2700W |
| 電源 | AC220V±10% 50/60Hz |
| 寸法 | L800×W900×H750mm |
| 位置決め | V 溝 PCB サポート、および外部ユニバーサル治具付き |
| 温度制御 | K タイプ熱電対、閉ループ制御、独立加熱 |
| 温度精度 | ±2度 |
| プリント基板サイズ | 最大 450*500 mm。最小 20*20 mm |
| ワークベンチの微調整 | 前後±15mm、左右±15mm |
| BGAチップ | 80*80-1*1mm |
| 最小チップ間隔 | 0.15mm |
| 温度センサー | 4(オプション) |
| 正味重量 | 36kg |

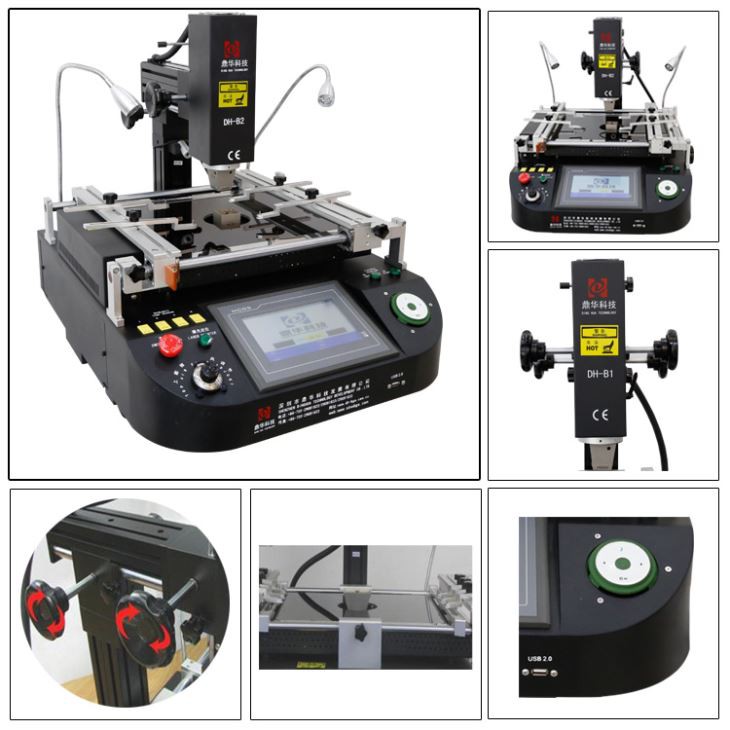

3. 3 つの加熱ゾーン タッチ スクリーン SMD リワーク ステーションの詳細

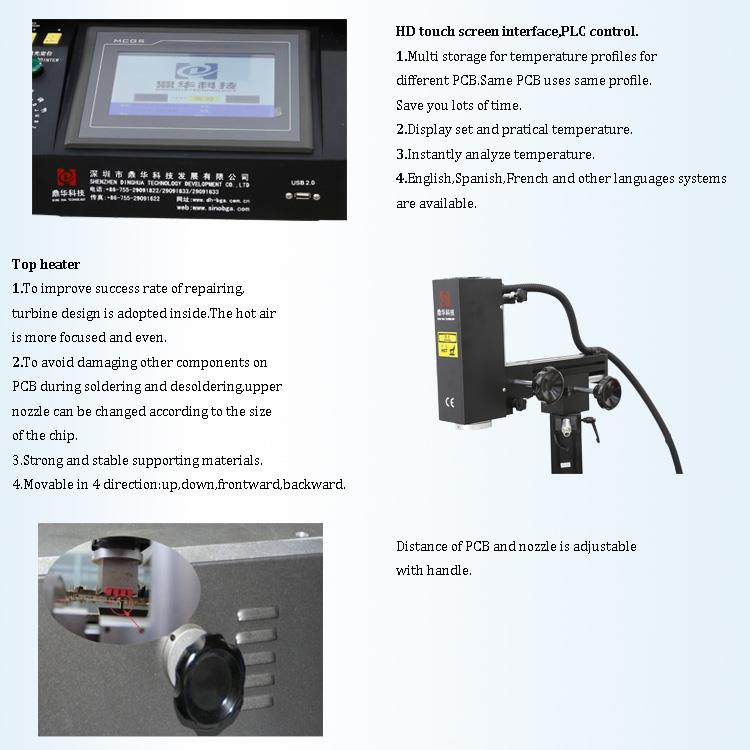

1.HDタッチスクリーンインターフェース;
2.3つの独立したヒーター（熱風と赤外線）;

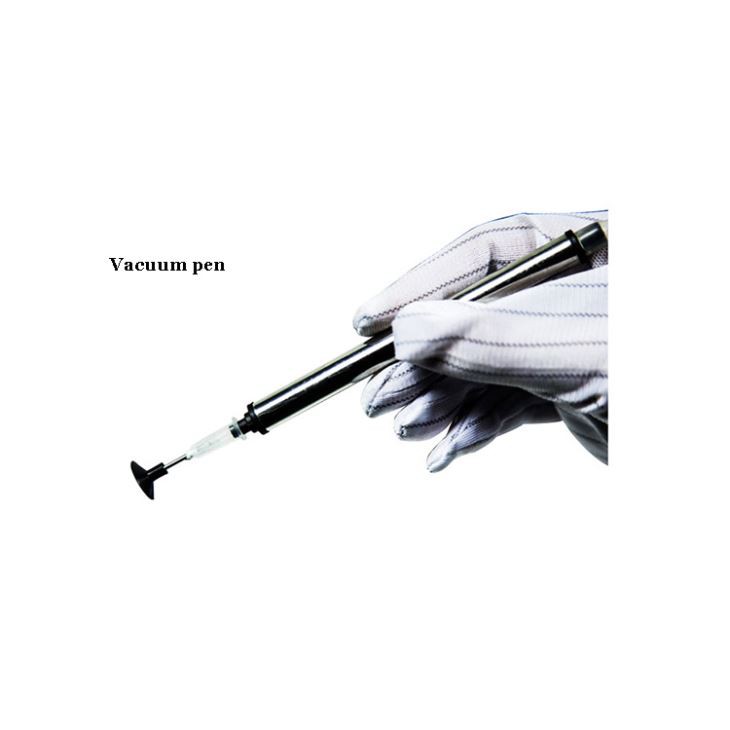

3. 真空ペン。
4.LED ヘッドランプ。
4.なぜ当社の 3 つの加熱ゾーン タッチ スクリーン SMD リワーク ステーションを選ぶのですか?
5. 3 加熱ゾーン タッチ スクリーン SMD リワーク ステーションの証明書
6. 3 つの加熱ゾーン タッチ スクリーン SMD リワーク ステーションの梱包と発送
7.関連知識
SMTパッチ適用時の注意点は何ですか？
保管温度：冷蔵庫での保管温度は5度-10度にすることをお勧めします。
0度を下回らないこと。
アウトバウンドの原則: 先入れ先出しの原則に従う必要があり、はんだペーストが滞留しないようにする必要があります。
冷凍庫に長時間入れすぎます。
解凍要件: はんだペーストを冷凍庫から取り出した後、少なくとも 4 時間かけて自然解凍してください。
解凍時はキャップを開けないでください。
製造環境: ショップ温度は 25±2 度、相対湿度であることを推奨します。
湿度は 45%-65%RH である必要があります。
使用済みペースト：蓋を開けた後は、12時間以内に使用することをお勧めします。保管が必要な場合は、
清潔な空のボトルを使用し、密封して冷凍庫に戻します。
スチールネット上に置かれるペーストの量: 1回目のスチールワイヤー上に置かれるソルダペーストの量
印刷およびローリングの際の時間は、スクレーパーの高さの 1/2 を超えてはなりません。
次に、SMT チップ処理プロセスの印刷ジョブでは、次の点に注意する必要があります。
1.スクレーパー：スクレーパーの材質は、形成と剥離に役立つスチールスクレーパーであることが好ましい。
PAD 上に印刷されたはんだペーストの。
スキージ角度: 手動印刷は 45-60 度です。機械印刷は60度です。
印刷速度: 手動 30-45 mm/分。印刷機 40mm-80mm/分
印刷環境：温度23±3度、相対湿度45%-65%RH。
2. スチールメッシュ: スチールメッシュ開口部 製品の要件に応じて、メッシュの厚さを選択します。
スチールメッシュと開口部の形状と比率。
QFP\CHIP: 中心ピッチが 0.5mm 未満および 0402 の CHIP はレーザー切断する必要があります。
テストスチールメッシュ：スチールメッシュの引張試験は週に1回実行され、張力値が必要です
35N/cm以上であること。
ステンシルを清掃します: 5-10 枚の PCB を連続して印刷する場合は、きれいなワイパーでステンシルを清掃してください。雑巾は使わない方が良いです。
3. クリーナー: IPA 溶剤: ステンシルを洗浄する場合は、IPA およびアルコール溶剤を使用するのが最適です。使用できません
塩素を含む溶剤を使用すると、ペーストの組成が破壊され、全体の品質が低下します。
影響を受ける。
