赤外線タッチスクリーン SMD リワークステーション
リワークステーションは、基板上のユニット部品へのはんだ付け、はんだ除去を行うシステムです。 通常、ユニット部品は基板上の非常に小さな領域であるため、基板の加熱される領域はわずかになります。 この場合、基板が熱で反ったり、隣接する部品が熱でダメージを受ける可能性があります。
説明

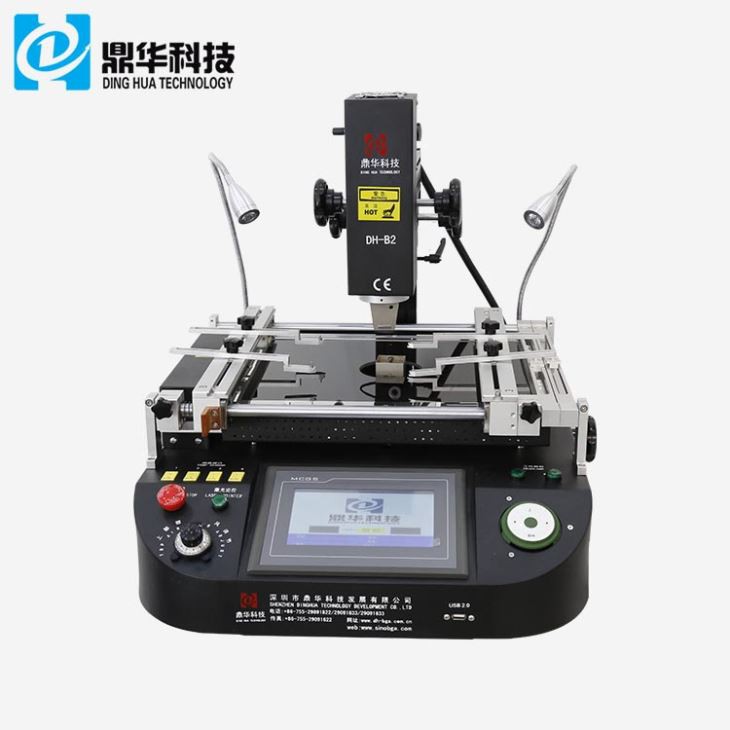

赤外線タッチスクリーン SMD リワークステーション
1. 赤外線タッチスクリーンSMDリワークステーションの製品特長
1. 風量と温度を広範囲に調整でき、高温の風を形成します。

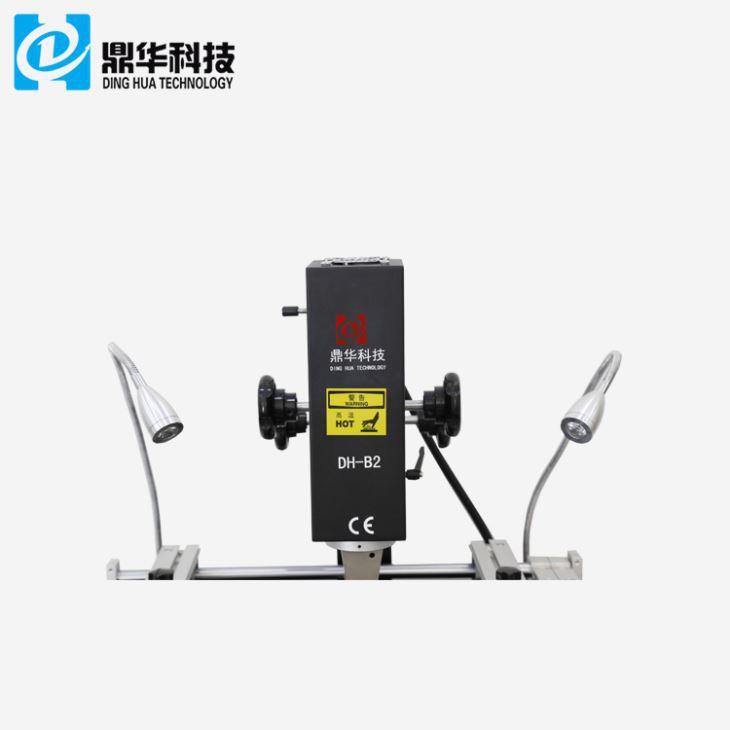

2. 可動加熱ヘッドは操作が簡単で、熱風ヘッドと取り付けヘッドは手動です。
制御された PCB スライドラックは x で微調整可能です。 そして。 Y軸。

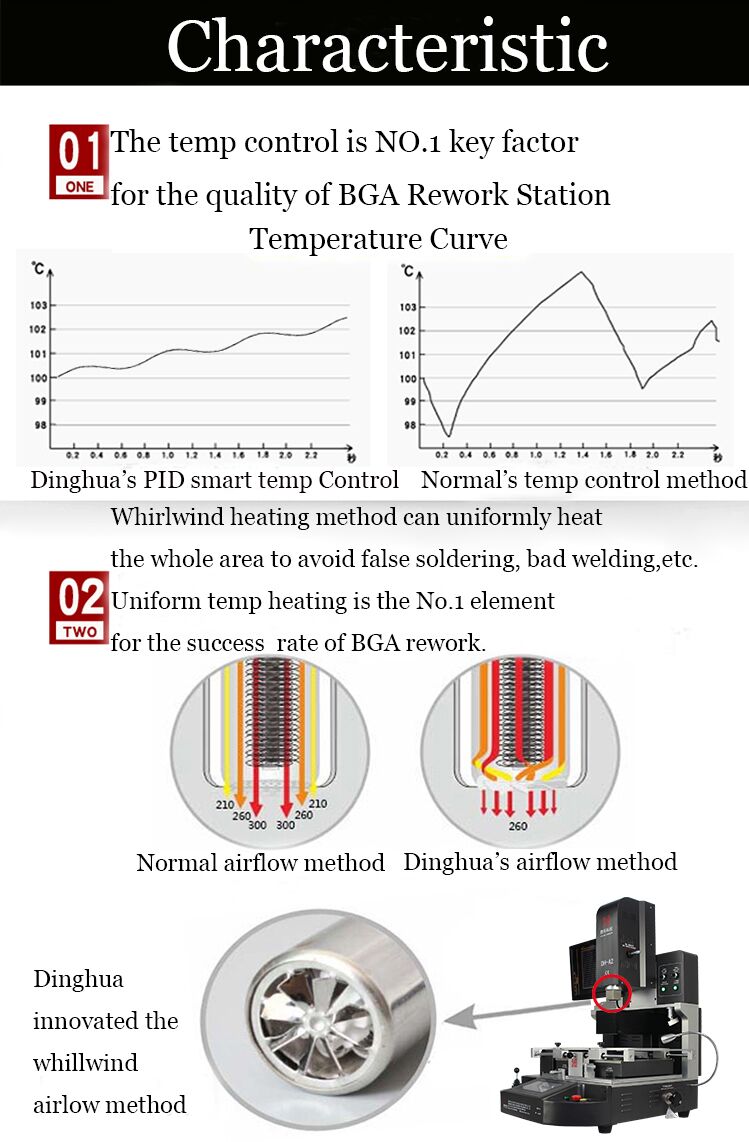

3. タッチスクリーンインターフェース、PLC制御、温度曲線と2つの検出曲線を表示可能
同時に。
4. 2 つの独立した加熱エリア、温度、時間がデジタル表示されます。
5. BGA はんだ付け支持フレームのサポートは微調整可能で、局所的な沈み込みを抑制します。
はんだ付けエリアにあります。
2.赤外線タッチスクリーンSMDリワークステーションの仕様
3.赤外線タッチスクリーンsmdリワークステーションの詳細
HD タッチ スクリーン インターフェイス。
2.3つの独立したヒーター（熱風と赤外線）;

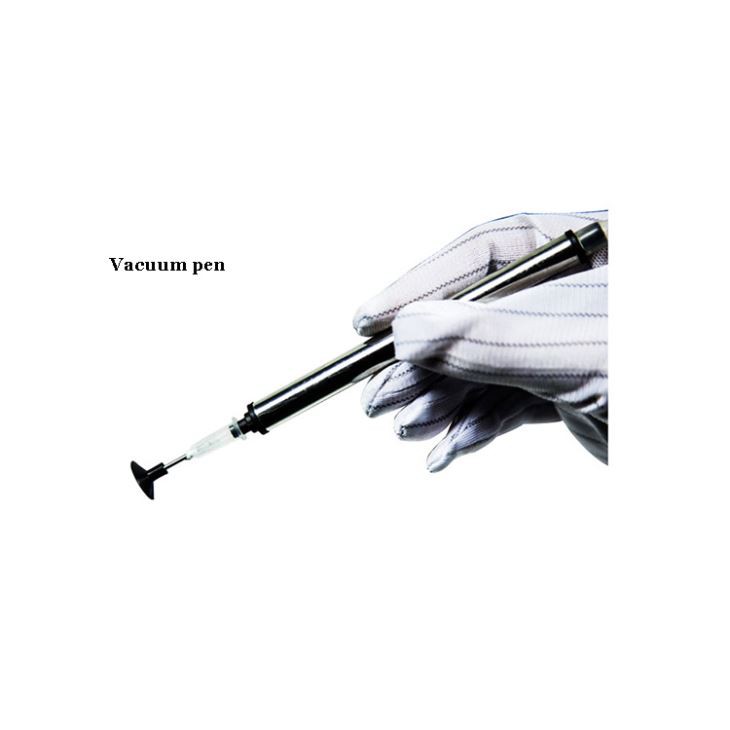

3. 真空ペン。

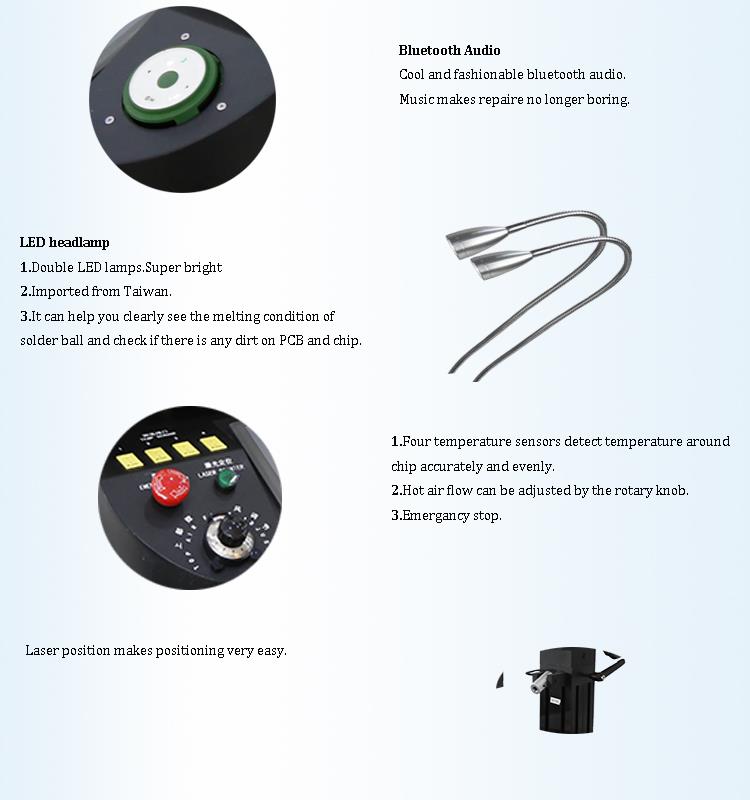

4.LED ヘッドランプ。

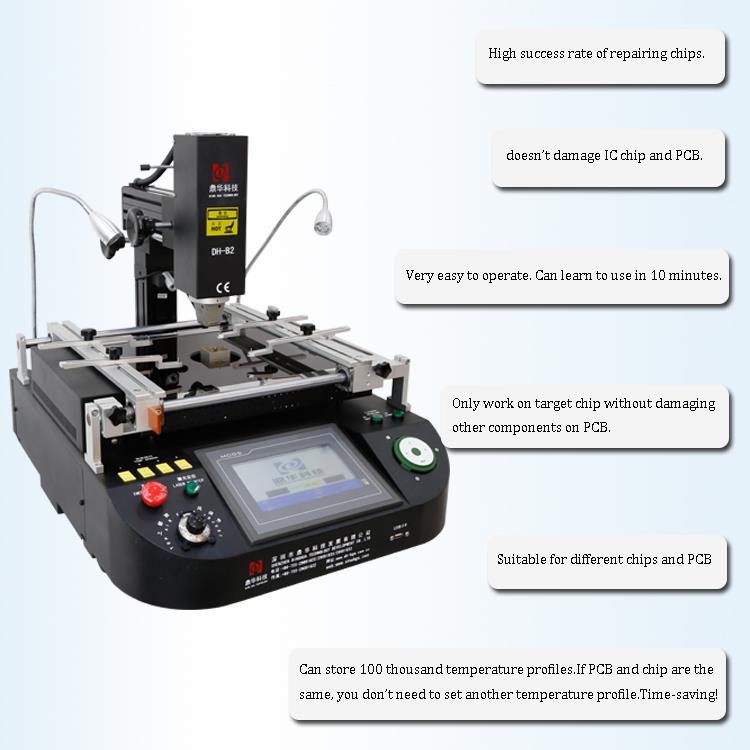

4.なぜ当社の赤外線タッチスクリーンsmdリワークステーションを選ぶのですか?
5.赤外線タッチスクリーンsmdリワークステーションの証明書
6.赤外線タッチスクリーンsmdリワークステーションの梱包と発送
7. お問い合わせ
Email: john@dinghua-bga.com
WhatsApp/Wechat/Mob:+86 157 6811 4827
8.関連知識
BGAリワークの注意点
1.予熱の定義: 予熱は、アセンブリ全体をはんだの融点以下に加熱し、
リフロー温度。
予熱の利点: フラックスを活性化し、溶接する金属の酸化物と表面皮膜を除去します。
およびフラックス自体の揮発分により、湿潤効果が向上し、フラックス間の温度差が減少します。
上部と下部の PCB、熱損傷を防ぎ、湿気を除去し、ポップコーン現象を防ぎます。
温度差を減らします。
予熱方法: PCB を 80 ～ 100 度の温度で 8 ～ 20 時間インキュベーターに置きます。
(PCB サイズによって異なります)。
2. 「ポップコーン」: 溶接中の集積回路または SMD デバイス内の水分の存在を指します。
プロセスが急速に加熱されるため、水分が膨張し、マイクロクラック現象が発生します。
3. 熱による損傷には次のものが含まれます。パッド リードの反り。 基材の層間剥離、白斑、膨れ、または変色。
基板の固有の反りや回路素子の劣化は「目に見えない」問題によって引き起こされます。
材料が異なると膨張係数が異なるためです。
4. 配置またはリワーク時に PCB を予熱するための 3 つの方法:
オーブン: BGA の内部水分を焼き、ポップコーンやその他の現象を防ぐことができます。
ホットプレート：ホットプレートの余熱が冷却速度を妨げるため、この方法は採用されません。
はんだ接合部に鉛が析出し、鉛溜まりが形成され、はんだ接合部の強度が低下します。
熱風トラフ: PCB アセンブリの形状や底部構造に関係なく、熱風エネルギーは
PCBアセンブリの隅々や亀裂に直接入り込むため、PCBが均一に加熱され、加熱が可能になります。
時間を短縮することができます。
