BGAリワークステーションはSMT修理機でもあります。機械の基本は、熱風と熱風を使用することです。

赤外線ハイブリッド加熱方式と光配向配置技術の融合を実現

BGAチップの分解、組み立て、溶接を自動でやり直します。



携帯電話やエレクトロニクスのペースの速い世界で先を行くには、次のような装備が必要です。

最新かつ最先端のツール。それらのツールの 1 つは、携帯電話修理用の BGA マシンです。
BGA は Ball Grid Array の略で、携帯電話などの集積回路に使用されるパッケージです。

エレクトロニクス。これらの複雑なテクノロジーには、適切な修理とメンテナンスを行うための専用の機械が必要です。

そこで BGA マシンが登場します。

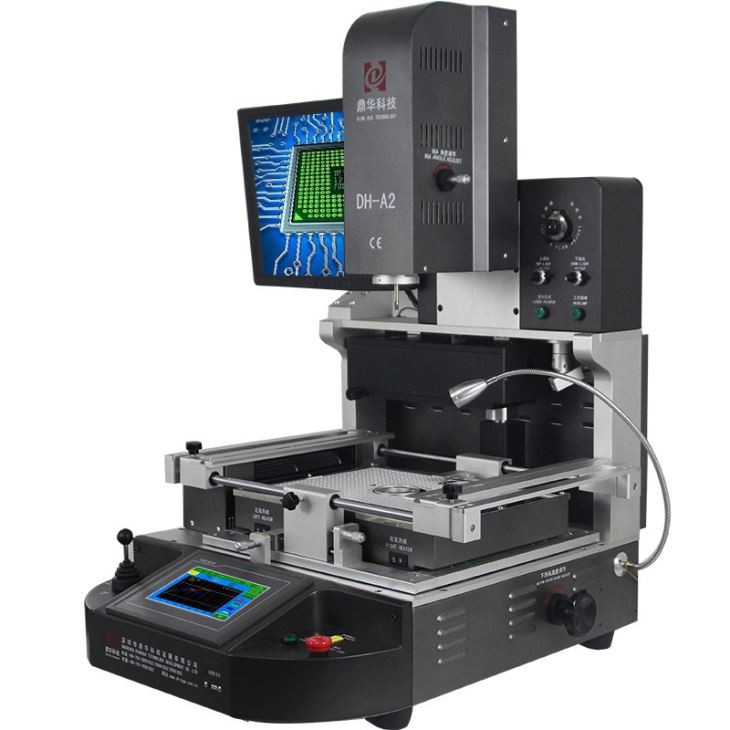

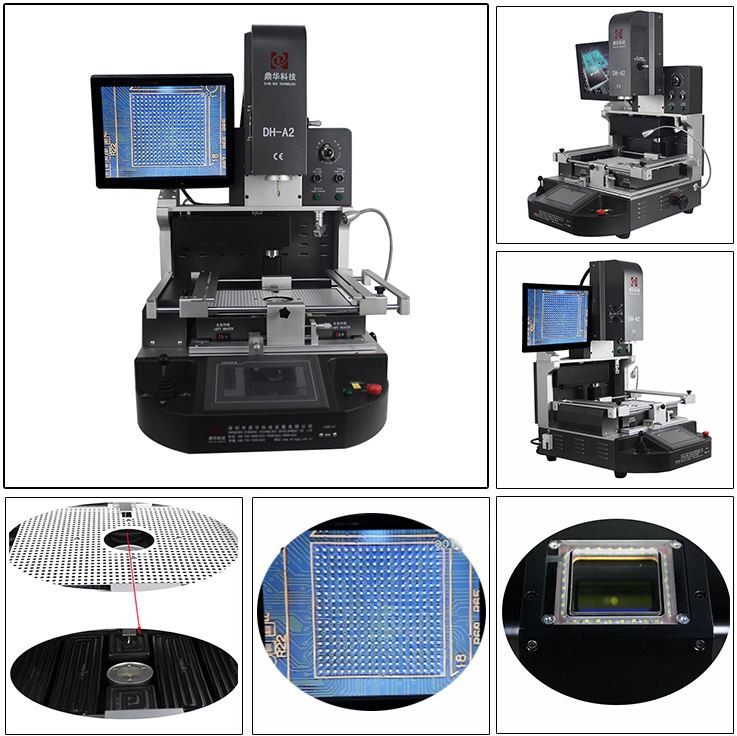

BGA リワークステーション DH-A2、さまざまなビューと部品

BGA マシンは、携帯電話の BGA コンポーネントを修理および交換するために特別に設計されています。

高度な加熱および冷却システムを使用して、故障したコンポーネントを取り外し、新しいコンポーネントを取り付けます。

シームレスに。



SMT リペア ステーション DH-A2 は、ストレージ、携帯電話、コンピュータ、マルチメディア、セットトップ ボックス、さらには防衛や航空宇宙などにも使用できます。



1. モバイル向けBGAマシンの応用

異なる種類のチップのはんだ付け、ピックアップ、交換、およびはんだ除去を自動的に行うには:

BGA、PGA、POP、BQFP、QFN、SOT223、PLCC、TQFP、TDFN、TSOP、PBGA、CPGA、LEDチップなど。



2. モバイル用BGAマシンの製品特長

※安定した長寿命（15年使用設計）です。

* さまざまなマザーボードを高い成功率で修復できます

※加熱・冷却温度は厳密に管理されております

* 光学式アライメントシステムを備えており、0.01mm 以内で正確に取り付けられます

※操作は簡単です。誰でも30分で使い方を習得できます。

特別なスキルは必要ありません。



3. の仕様モバイル用BGAマシン



電源	110～240V 50/60Hz
電力料金	5400W
オートレベル	はんだ付け、はんだ除去、ピックアップと交換、
光学CCD	ビジョンを分割し、モニター画面上にドットを表示する
電源	ミーンウェル (TW)
チップ間隔	0.15mm

タッチスクリーン	リアルタイムの温度曲線
利用可能なPCBAサイズ	10*10~400*420mm
チップサイズ	1*1~80*80mm
重さ	約74kg
梱包寸法	82×77×82cm



4. 詳細モバイル用BGAマシン

携帯電話の修理に BGA マシンを使用する利点は数多くあります。まず、時間とエネルギーが節約されます

手作業の必要性を減らすことによって。従来の方法では、技術者はヒートガンを使用していました。

BGA コンポーネントを溶かして取り外すには、安定した手と多くの練習が必要です。

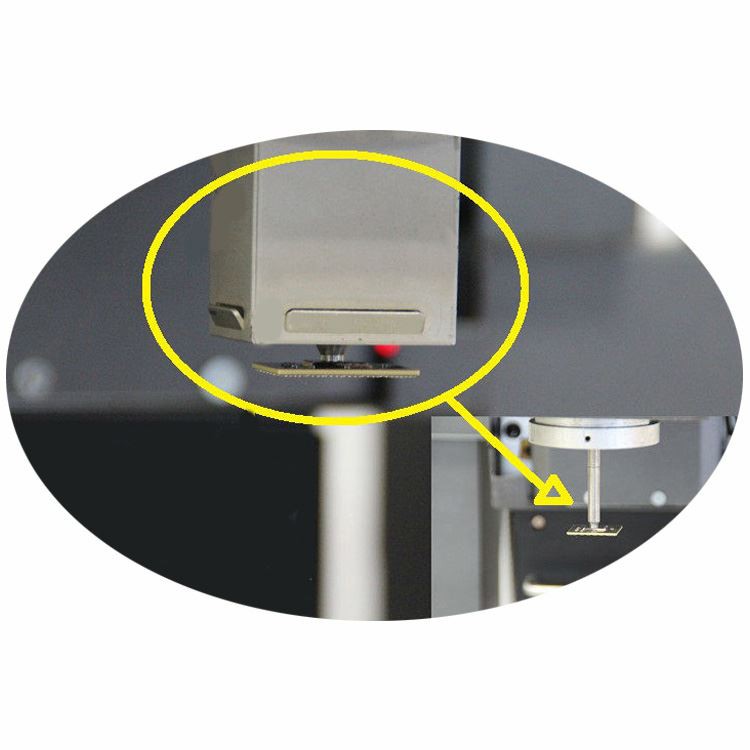

1. 上部の熱風と真空吸盤が一緒に取り付けられており、チップ/部品の吸着に便利です。整列中。



2. チップ上のドットとマザーボード上のドットをモニター画面に映し出す分割視野を備えた光学 CCD。

携帯電話修理用の BGA マシンへの投資は、ビジネスに大きな変革をもたらす可能性があります。

修理プロセスを合理化し、修理の品質を向上させることで、

顧客満足度を高め、ビジネスを成長させます。

3. チップ (BGA、IC、POP、SMT など) の表示画面と、対応するマザーボードのドットの位置の比較はんだ付け前。

さらに、BGA マシンは精度と精度が向上し、修理の品質が向上します。





4. 3つの加熱ゾーン、上部熱風ゾーン、下部熱風ゾーン、IR予熱ゾーン、小規模から小規模まで使用可能

iPhoneのマザーボード、パソコンやテレビのメインボードまで。

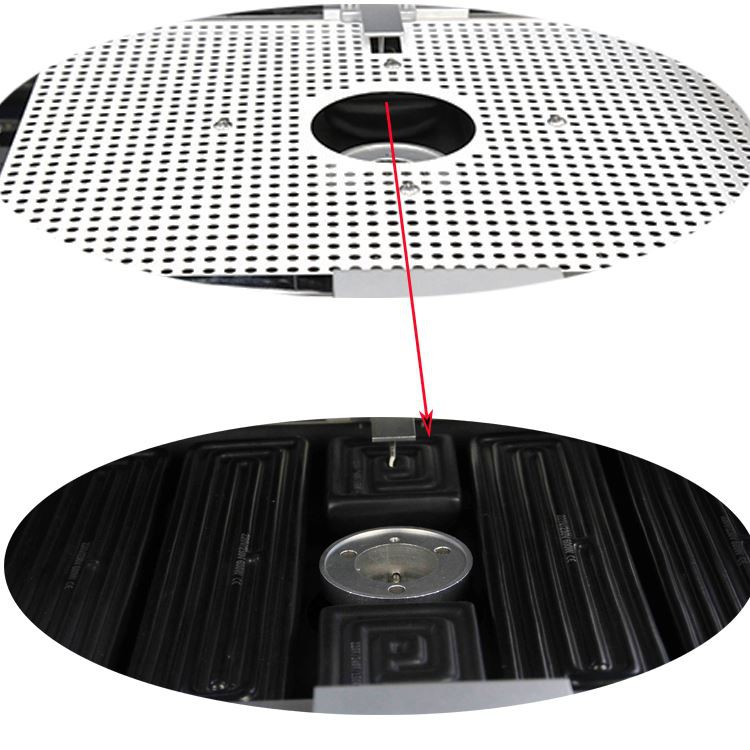

5. スチールメッシュで覆われた IR 予熱ゾーンにより、発熱体が均一かつ安全になります。





6. 時間と温度を設定するための操作インターフェイス、温度プロファイルはいくつでも保存できます

50、000 グループ。

対照的に、BGA マシンはプロセス全体を自動化するようにプログラムできるため、時間を節約し、コストを削減できます。

コストのかかるエラーが発生するリスク。









5. モバイル用に当社の BGA マシンを選ぶ理由?

結論として、携帯電話修理業を経営している方、または業界への参入を検討している方は、

BGA マシンに投資するのは賢明な選択です。先進のテクノロジーと合理化により、

このプロセスにより、ビジネスを次のレベルに引き上げることができます。



6. BGAリワークリボールステーションの証明書

UL、E-MARK、CCC、FCC、CE ROHS 証明書。一方、品質システムを改善し、完成させるために、

Dinghua は ISO、GMP、FCCA、C-TPAT オンサイト監査認証に合格しています。

7. BGAリワークリボールステーションの梱包と発送



8. モバイル用BGAマシンの出荷

DHL、TNT、FEDEX、SF、海上輸送およびその他の特別なラインなど。別の配送条件をご希望の場合は、

教えてください。私たちはあなたをサポートします。



9. 支払い条件

銀行振込、ウェスタンユニオン、クレジットカード。

その他のサポートが必要な場合はお知らせください。

10. モバイル用BGAマシン DH-A2 操作ガイド

11.モバイル用BGAマシンの関連知識

BGA リワークステーションをはんだ除去に使用する基本的な方法の説明:

1. 修理の準備: 修理するBGAチップに対して、使用するエアノズルを決定します。

2. はんだ吸い取り温度を設定し、後で修理するときに直接呼び出せるように保存します。

3. タッチスクリーンインターフェイスで分解モードに切り替え、修復ボタンをクリックし、加熱ヘッドをクリックします。

自動的に降下して BGA チップを加熱します。

4. リワークステーションの温度曲線が終了すると、吸引ノズルが自動的にピッキングします。

BGA チップを上に持ち上げると、配置ヘッドが BGA を初期位置に吸着します。オペレーターは次の操作を行うことができます。

BGA チップを材料ボックスに接続します。はんだ除去が完了しました。

BGAリワークステーションを使用したはんだ除去方法です。はんだ付けによる配置は難しくありません

そして溶接。取扱説明書、CD、機械を一緒にお送りしますので、指示に従ってください。

マニュアルもございますので、ご都合がよければ弊社で無料で学習することも可能です。もちろん動画指導も行っております

海外での指導など。
