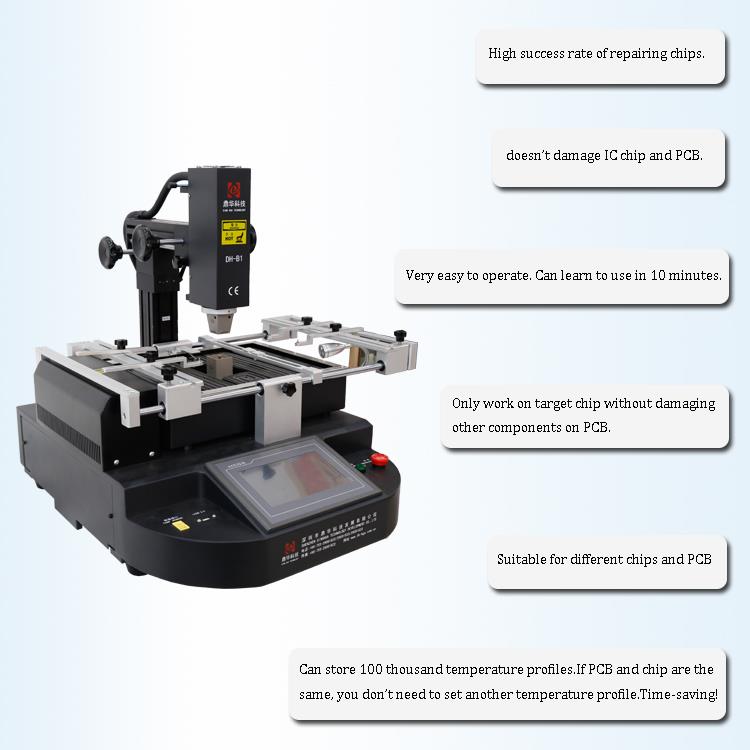

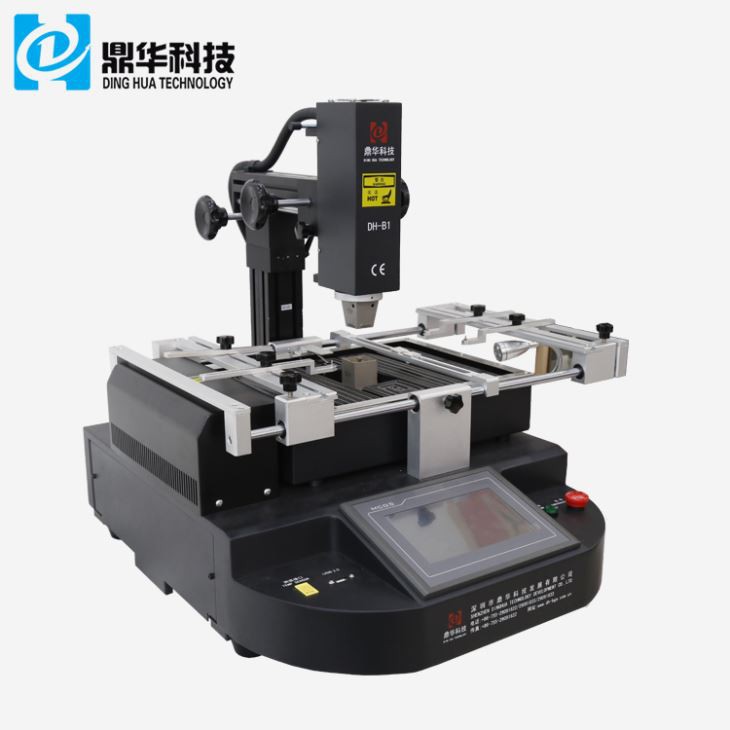

HDタッチスクリーンBGAリワークマシン
DH-B1 BGAリワークステーションは、ツールフリー、ガスフリー、即座に/正確に制御可能、クリーン、モジュール式、アップグレード可能であり、合併症なしで100％の収量SMDリワークを生成します.プロファイリングとプロセスを提供します.を提供します.
説明
1.製品機能
- ヒューマンマシンインターフェイス複数の操作モードと許可レベルを提供.溶接、脱離、および取り付けは、手動で実行できます.操作が簡単.
- 高解像度のタッチスクリーン、最大800×600ピクセル.
- デルタのダブルボールベアリングフローファンが装備されています空気供給のために外部空気源の必要性.
- dcce 6-チャネルモジュールを採用します自動PID調整を備えた温度制御システムの場合.
- ヒーターはリアルタイムで監視されます.事故の場合、関連するセンサーはPLCに信号を送信します。これにより、出力チャネルがシャットダウンされ、障害状態が表示されます。システムを自動的に保護します.
3.仕様
| 力 | 4800W |
| ロップ＋ニータ | 熱気800W |
| 下ヒーター | 熱気1200W、赤外線2400W |
| 電源 | AC220V±10％50/60Hz |
| 寸法 | L535*W650*H600 mm |
| ポジショニング | v-Groove PBサポート、および外部ユニバーサルフィクスチャを備えています |
| 温度制御 | Kタイプの熱電対.閉ループ制御、独立した加熱 |
| 温度精度 | ±2度 |
| PCBサイズ | 最大355*335 mm . min 50*50 mm |
| ワークベンチの微調整 | ±15mm前方/後方、±15mm右/左 |
| BGAチップ | 80*80-2*2mm |
| 最小チップ間隔 | 0.15mm |
| テモセンサー | 1（オプション） |
| 正味重量 | 30kg |

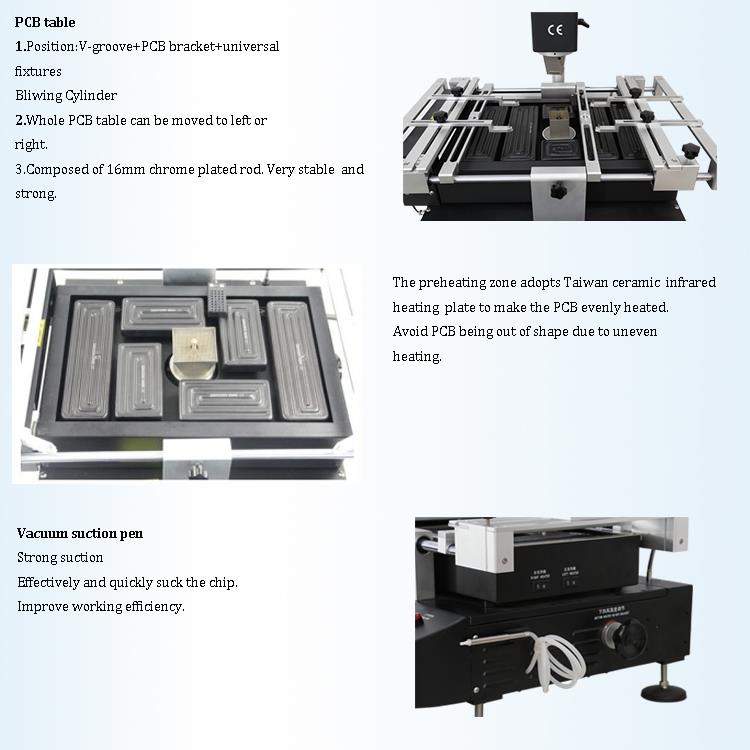

4.詳細oF HD T痛いSクリーンBGA ReworkMアキネ
1. HDタッチスクリーンインターフェイス;
2. 3つの独立したヒーター（Hot Air＆Infrared）;
3.真空ペン;

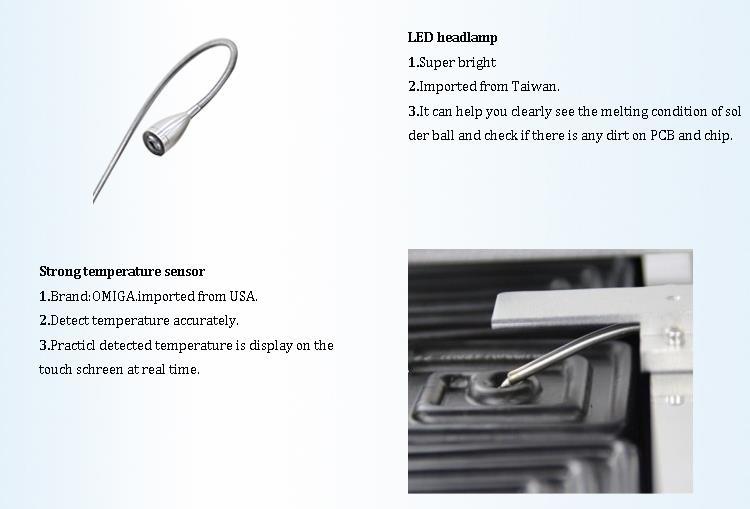

4. LEDヘッドランプ.
5. 証明書

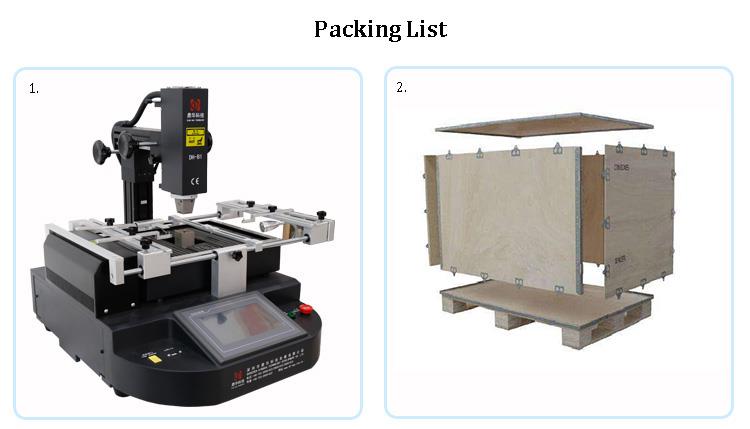

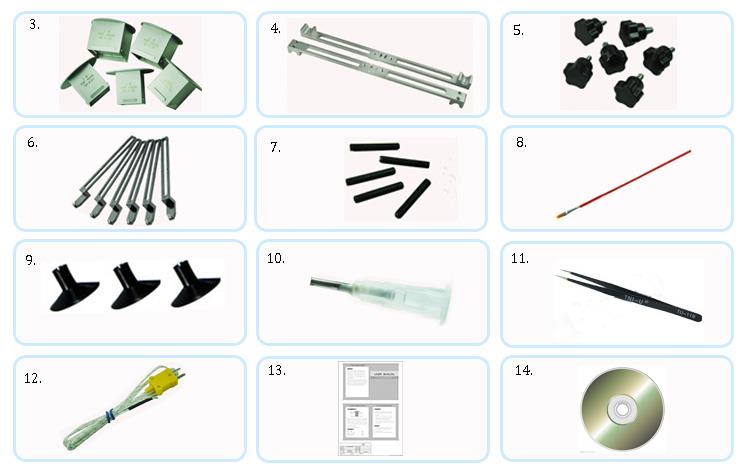

6. 梱包と出荷
7.関連知識
SMDとは何ですか？
SMDは略です表面マウントデバイス、で使用されるコンポーネントを指します表面マウント技術（smt）.
電子回路基板の生産の初期段階では、すべてのアセンブリが手動で行われ、最初の自動化されたマシンが導入されたときに、単純なリードコンポーネントのみを配置できました。より複雑な部品がまだ波のはんだ付けに手動の配置を必要としました.
表面に取り付けられたコンポーネントは約20年前に導入され、パッシブ部品からアクティブコンポーネントへのほぼすべてのコンポーネントと統合サーキットヘイブが表面マウント形式（SMD）.に移行した新しい時代をマークしました。
組み立て：
長い間、すべてのPINコンポーネントが最終的にSMDパッケージ.に変換されると考えられていました。SMDテクノロジーはLEDディスプレイ{.で広く使用されています。
スリーインワンSMD LEDディスプレイテクノロジーの一種で、3つの異なる色のLEDチップが特定の間隔で同じ接着剤にカプセル化されています.
3インチのSMDテクノロジーを使用したフルカラーLEDディスプレイは、より広い視野角を持ち、拡散反射.で処理された表面を特徴とすることができます。
表面全体が光を放出するため、3インチのディスプレイはより均一な色と平ら性を向上させるため、複雑な製造プロセスと困難なメンテナンスにより、高解像度LEDディスプレイの標準になります。
