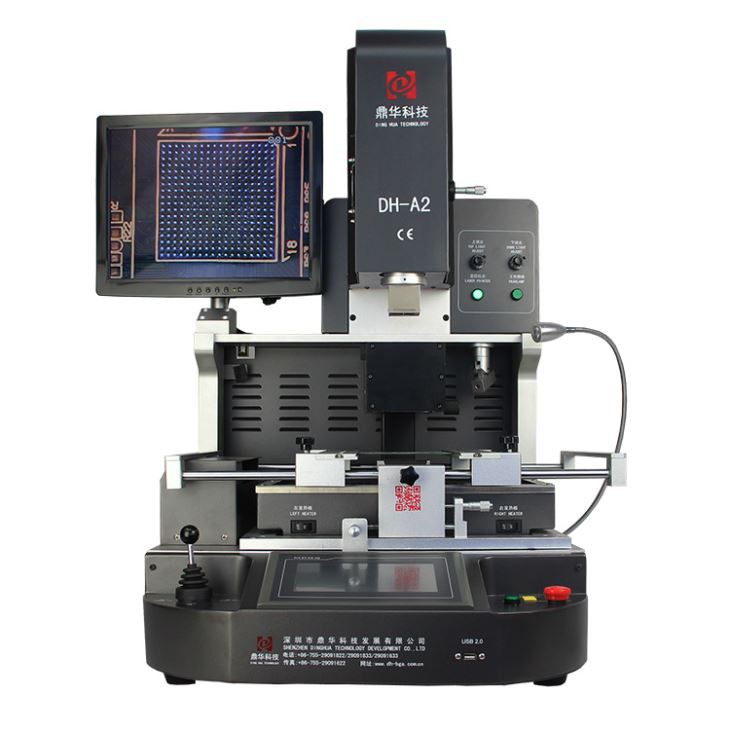

PID制御タッチスクリーンBGAリワークマシン

PID制御タッチスクリーンBGAリワークマシン

1.PID制御タッチスクリーンBGAリワークマシンの応用

パソコン、スマートフォン、ノートパソコン、MacBookのロジックボード、デジタルカメラ、エアコン、テレビなどのマザーボード

医療産業、通信産業、自動車産業などの電子機器。

さまざまな種類のチップに適しています: BGA、PGA、POP、BQFP、QFN、SOT223、PLCC、TQFP、TDFN、TSOP、PBGA、CPGA、LED

チップ。

2.PID制御タッチスクリーンBGAリワークマシンの製品特長

• 精密光学アライメントシステム

スプリットビジョン、2色分解、ズームイン/アウト、微調整機能を備えたカラー光学系を搭載

収差検出装置付、オートフォーカス付、ソフトウェア操作付

• 自動でのはんだ除去、取り付け、はんだ付け。

• PLC システム、簡単な操作と高精度のリワークのためのタッチ スクリーンを備えたヒューマン マシン インターフェイス。

• 内蔵の赤外線レーザー ポジショニングにより、PCB の高速ポジショニングに役立ちます。

• はんだ除去が完了した後、マウンティング ヘッドに内蔵されたバキュームが BGA チップを自動的にピックアップします。

• 独立して制御される 3 つのヒーター。 上下のヒーターは熱風加熱、3番目は赤外線

予熱ゾーン。

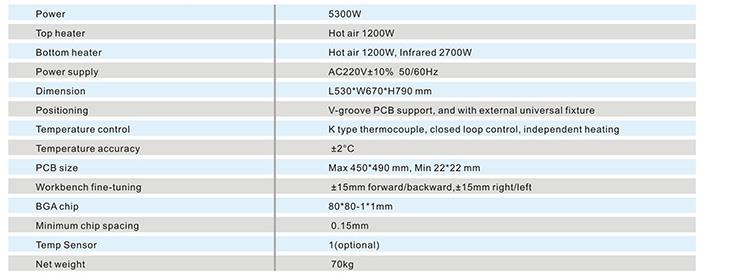

3.PID制御タッチパネルBGAリワーク機の仕様

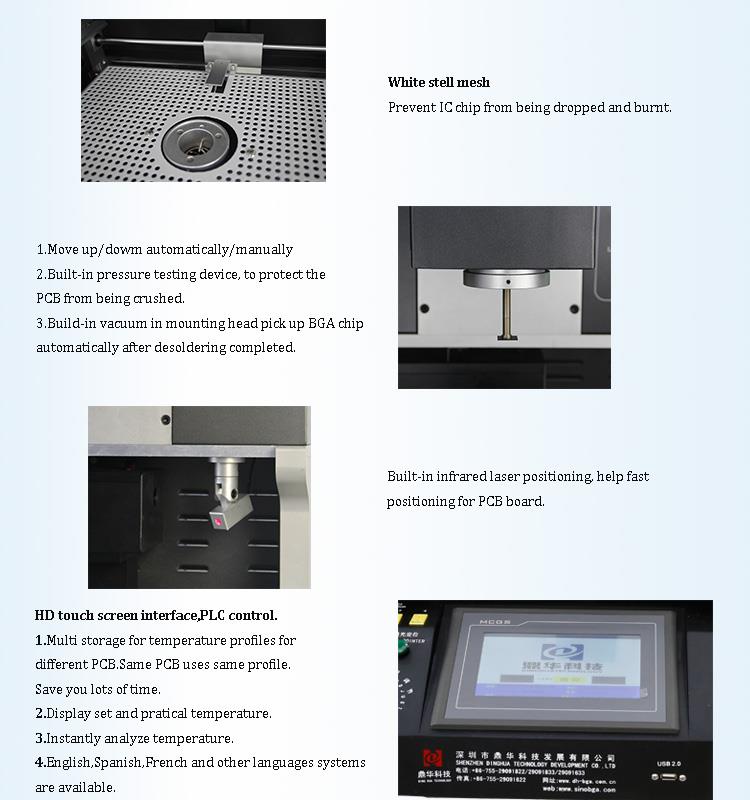

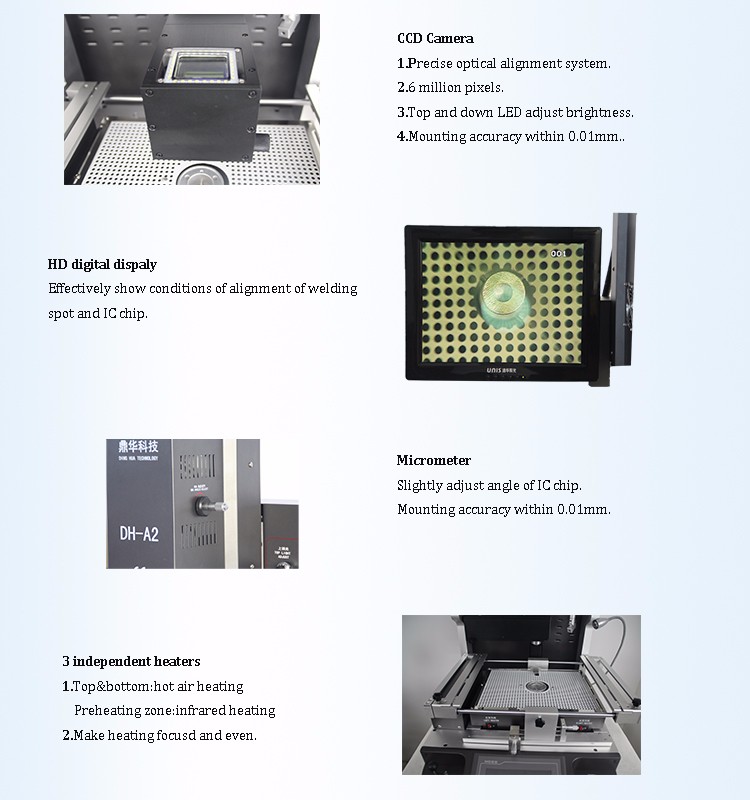

4.PID制御タッチスクリーンBGAリワーク機の詳細

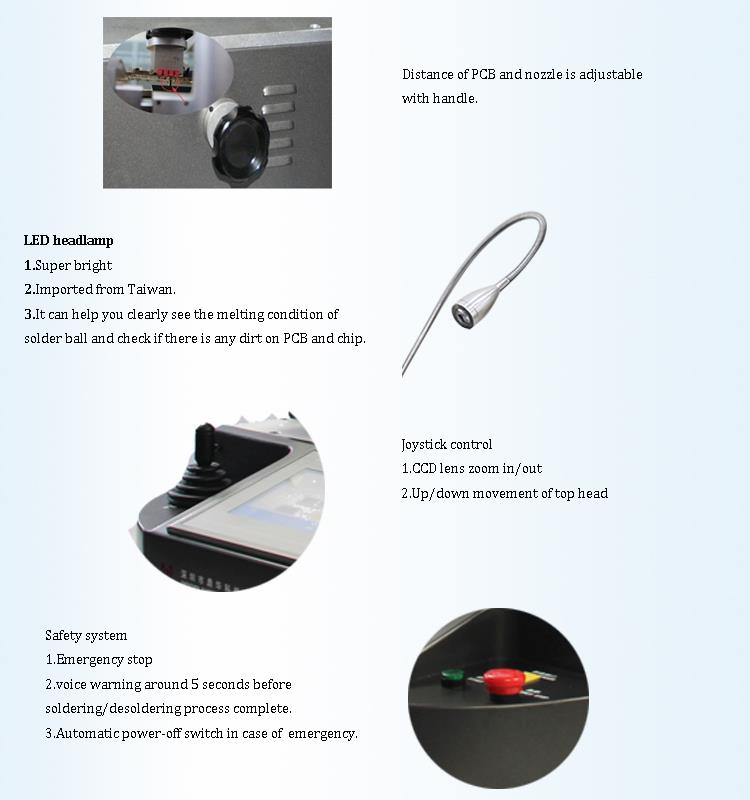

1.CCDカメラ（精密光学アライメントシステム）;

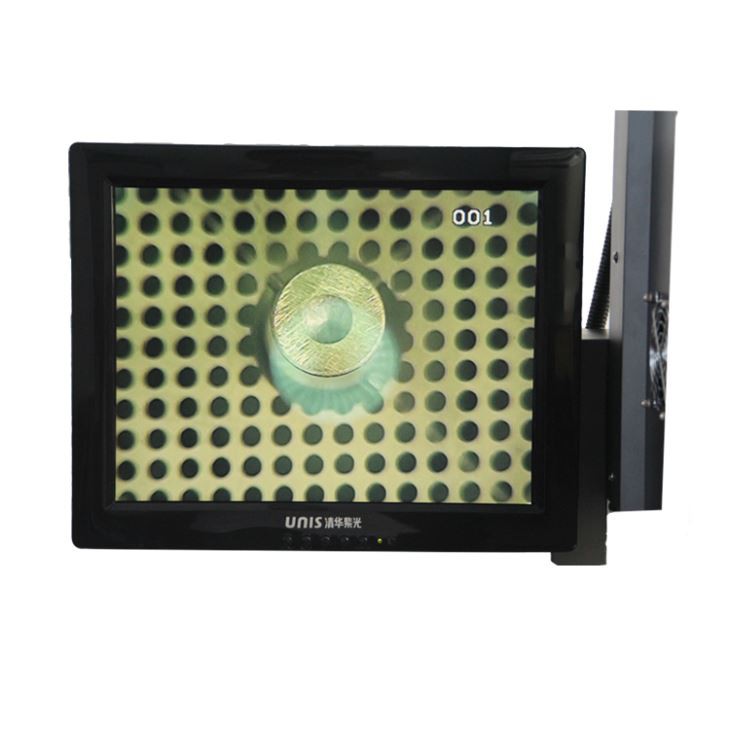

2. HD デジタル表示;

3. マイクロメータ (チップの角度を調整) ;

4.3 独立したヒーター (熱風 & 赤外線);

5.レーザー位置決め;

6. HD タッチ スクリーン インターフェイス、PLC 制御;

7.Led ヘッドランプ;

8.ジョイスティックコントロール。

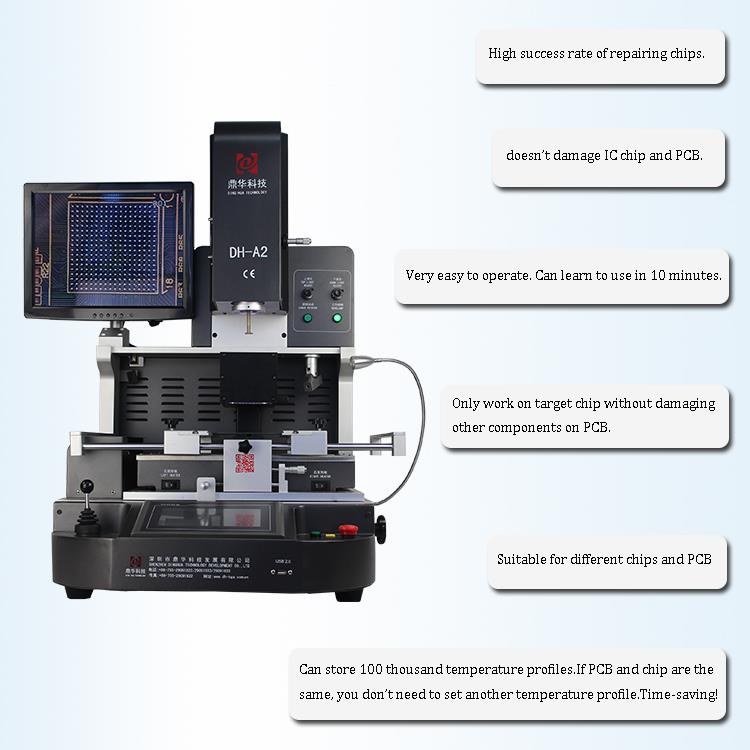

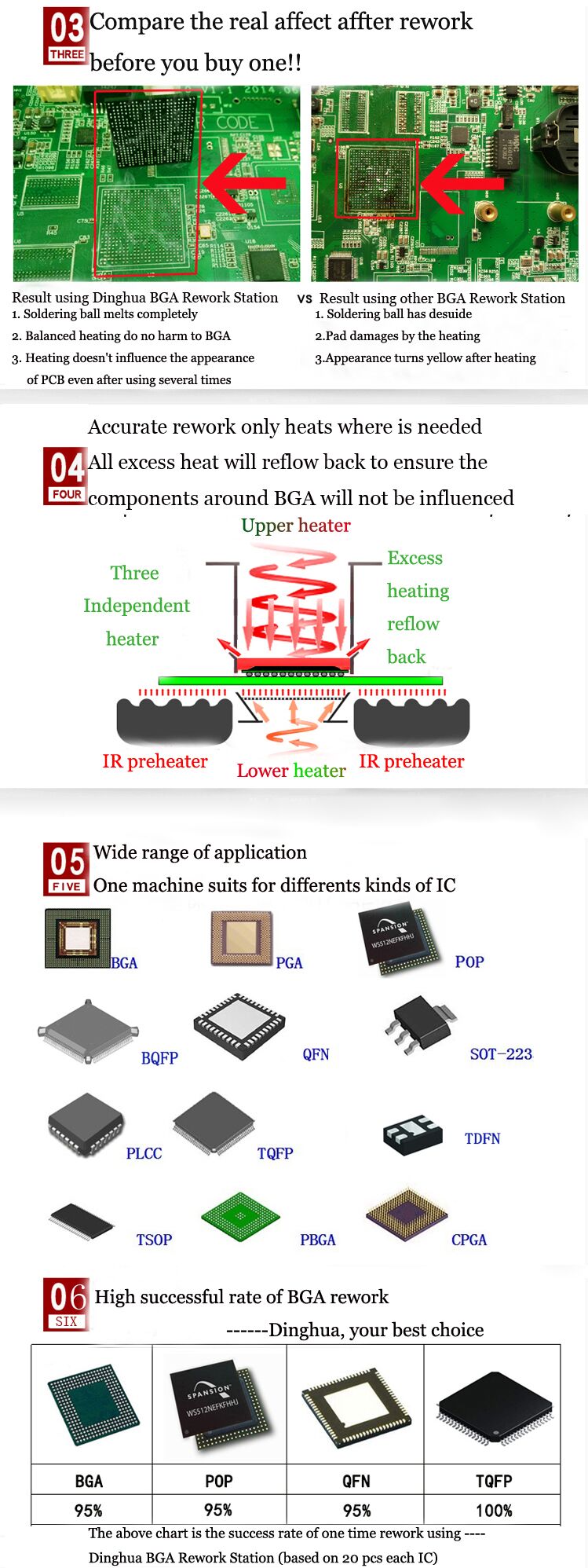

5.当社のPID制御タッチスクリーンBGAリワークマシンを選ぶ理由

6.PID制御タッチスクリーンBGAリワークマシンの証明書

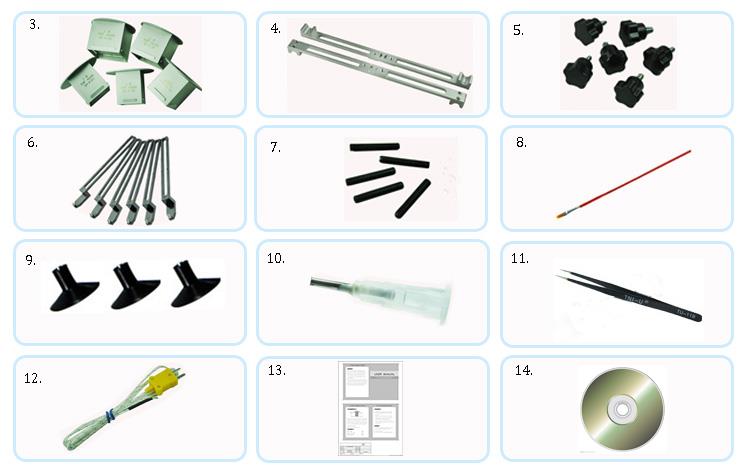

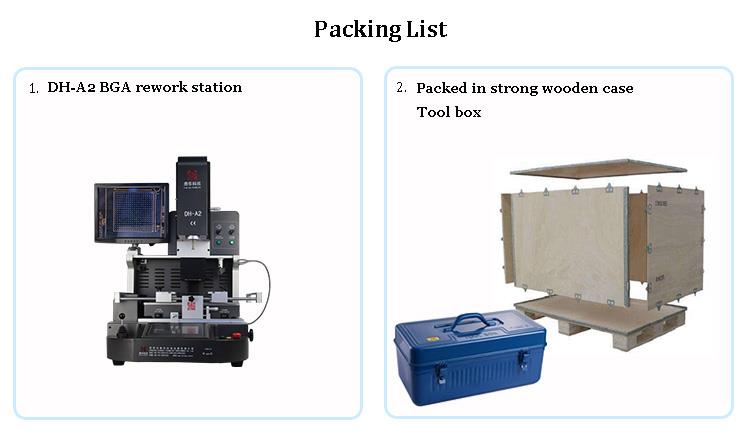

7.PID制御タッチスクリーンBGAリワーク機の梱包・出荷

BGA マシンがどのように機能するかの作業ビデオ:

8.よくある質問

• どのような証明書を持っていますか?

A: 品質を保証するために、Dinghua は最初に UL、E-MARK、CCC、FCC、CE ROHS 証明書に合格しました。 一方、品質システムを改善し、完成させるために、

Dinghua は、ISO、GMP、FCCA、C-TPAT オンサイト監査認証に合格しています。

・PID制御とは？

A：PID制御は、DinghuaタッチスクリーンBGAリワークマシンのトップヘッドの温度と動きを厳密かつ正確に制御します。 増やすには欠かせない

チップと PCB の修復の成功率。

今日の閉ループ自動制御技術は、不確実性を減らすためのフィードバックの概念に基づいています。 フィードバック理論の要素には、次の 3 つが含まれます。

部分：測定、比較、実行。 測定の鍵は、期待値と比較される制御変数の実際の値です。

価値。 この偏差を利用してシステムの応答を補正し、調整制御を行います。 エンジニアリングの実践では、最も広く使用されているレギュレータ制御則

PID制御とも呼ばれる比例、積分、微分制御です。

PID コントローラー (比例積分微分コントローラー) は、産業用制御アプリケーションで一般的なフィードバック ループ コンポーネントであり、比例制御で構成されます。

要素 P、積分要素 I、微分要素 D があります。PID 制御の基本は比例制御です。 積分制御は定常誤差を排除できますが、

オーバーシュートが増える可能性があります。 差動制御は、大規模な慣性システムの応答を高速化し、オーバーシュート傾向を弱めることができます。

この理論と応用の鍵は、正しい測定と比較を行った後にシステムを正しく修正する方法です。

PID (比例、積分、微分) コントローラーは、最も初期の実用的なコントローラーとして 100 年近く使用されており、現在でも最も広く使用されている産業用コントローラーです。

コントローラー。 PID コントローラーは単純で理解しやすく、使用前に正確なシステム モデルやその他の前提条件を必要としないため、

最も広く使用されているコントローラー。
