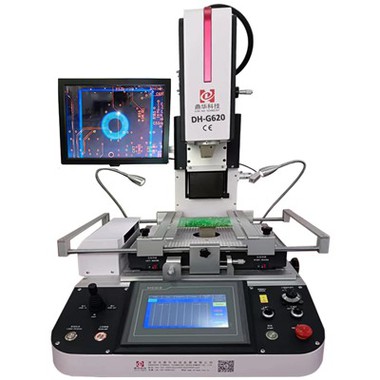

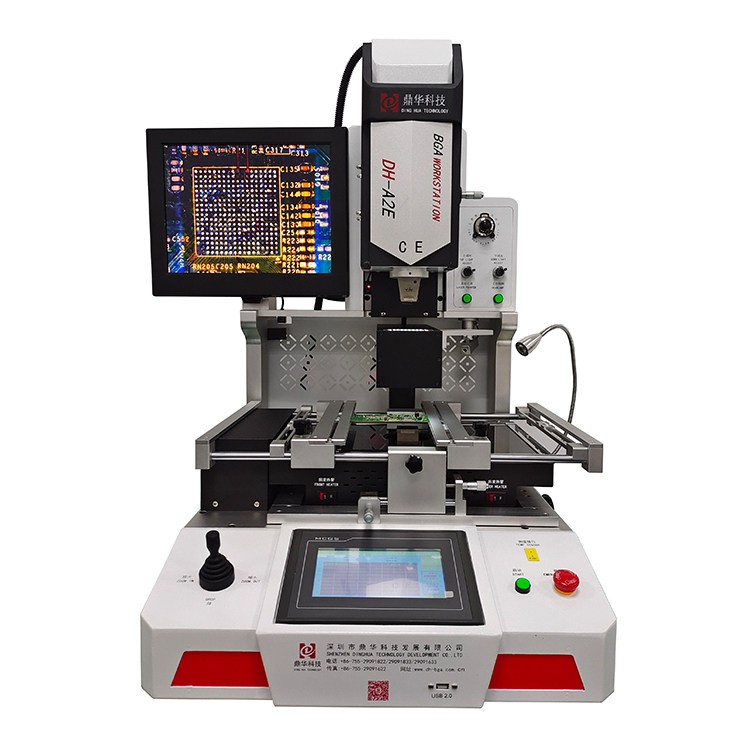

はんだ除去Bga



1.光学的アライメント– 正確なチップ配置、位置ずれ/オフセットゼロ。

2.完全自動化– 自動化された分解、はんだ付け、チップ回収により、手作業が軽減されます。

3.調整可能な穏やかな空気の流れ– チップサイズに合わせて速度を調整。部品の小さなズレを防ぎ、再作業の効率を高めます。-

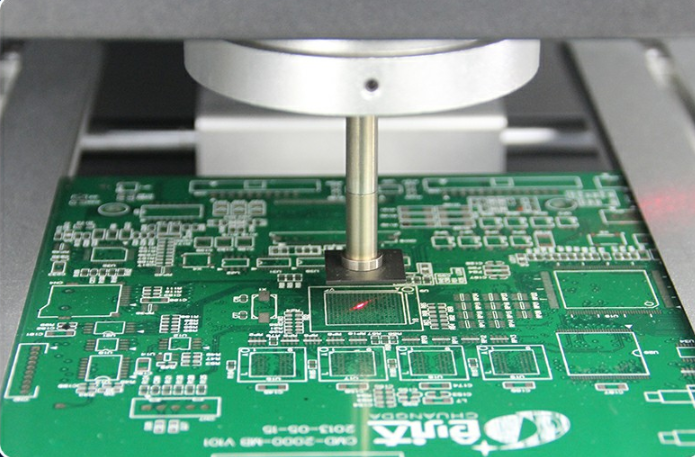

4.レーザーの位置決め– マザーボードを 1 ステップで正確に配置できます。-

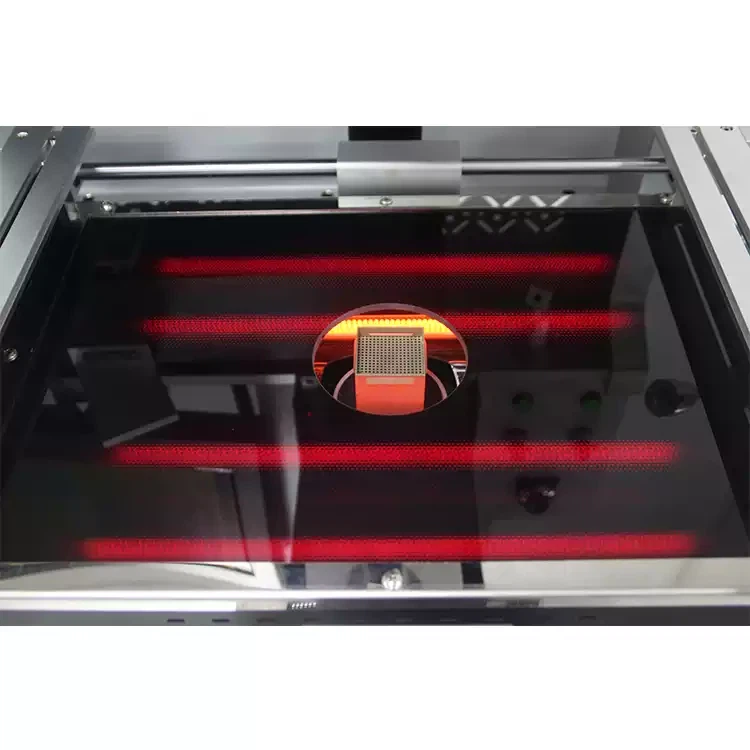

5.効率的な予熱ゾーン– 高速かつ安定した加熱のための発光加熱チューブ。耐熱ガラス製カバー（-省エネ、環境に優しい、-スタイリッシュなデザイン）。-

6.外部温度プローブ– リアルタイムの温度モニタリングにより、正確で信頼性の高い制御を実現します。-

7.ユーザーフレンドリーなタッチスクリーン-– プログラムがプリロードされており、簡単に操作するために特別なトレーニングは必要ありません。

8.デュアル動作モード– 柔軟なデバッグとバッチ再作業のための手動/自動モード。

9.USB接続– ソフトウェアのアップデートと PC 分析のためのデータのインポート/保存をサポートします。







総電力	5700W
トップヒーター	1200W
ボトムヒーター	2 番目の温度ゾーンは 1200 W、3 番目の温度ゾーンは 3200 W です (さまざまな PCB ボードに対応するために加熱領域が拡大されました)。
力	AC220V±10％50/60Hz
寸法	L600×W700×高さ850mm
位置決め	V- 字型スロット、X 方向に調整可能な PCB ブラケット、ユニバーサル クランプが装備されています。
温度制御	K-タイプ熱電対（Kセンサー）、閉ループ制御-
温度精度	±1度
位置 正確さ	0.01mm
プリント基板サイズ	最大450×50最小0mm10×10mm
BGAチップ	2X2-80X80mm
最小チップ間隔	0.1mm
外部温度センサー	1 つ、拡張可能 (オプション)
正味重量	70kg

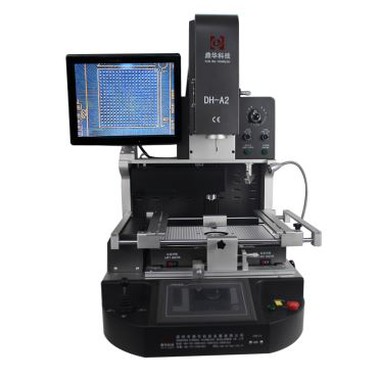

応用	モバイル用bgaリワークステーション、赤外線smdリワークステーション、赤外線はんだ除去ステーション





1.スマート制御と曲線分析:この BGA リワーク ステーションは、モバイル組み込み産業用コンピュータ + HD タッチスクリーン HMI + PLC 制御用です。温度曲線のリアルタイム表示、分析、修正。-



2.精密温度制御 (±1 度):高精度 K- 型熱電対閉ループ制御 + 自動温度補償。-校正用の外部温度測定インターフェース。



3.正確な測位システム:ステッパー モーション コントロール + 高精度のビジョン アライメント。- V- 形状の溝 + リニア スライドによる 3 軸微調整により、あらゆるサイズ/レイアウトの PCB に適合します。

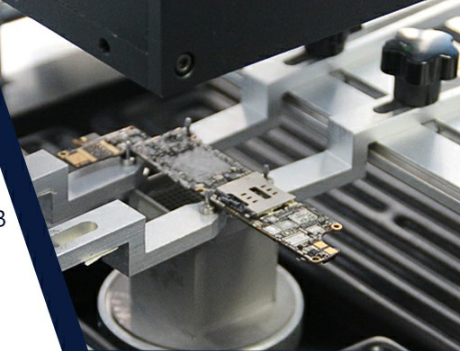

4.PCB保護治具:柔軟な可動式ユニバーサル治具は、エッジコンポーネントの損傷や PCB の変形を防止し、あらゆる BGA パッケージのリワークに適しています。



5.多用途合金ノズル:360 度自由回転可能なマルチスペック ノズル。-取り付けと交換が簡単です。



6. 3 独立した加熱ゾーン:マルチ-グループ、マルチセグメントの同時温度制御。- HMI- ベースの温度、時間、傾き、冷却、真空の設定。

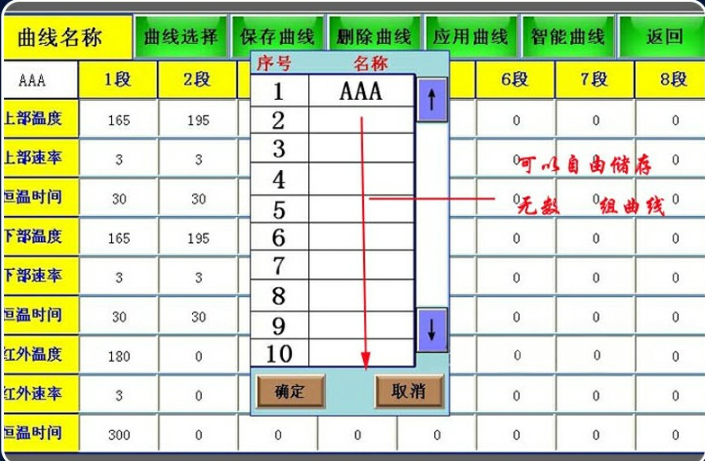

7.8 セグメントの温度制御と曲線保存:迅速な検索のための大規模な温度曲線の保存。均一な加熱と正確な温度制御のための独立した PID アルゴリズム。

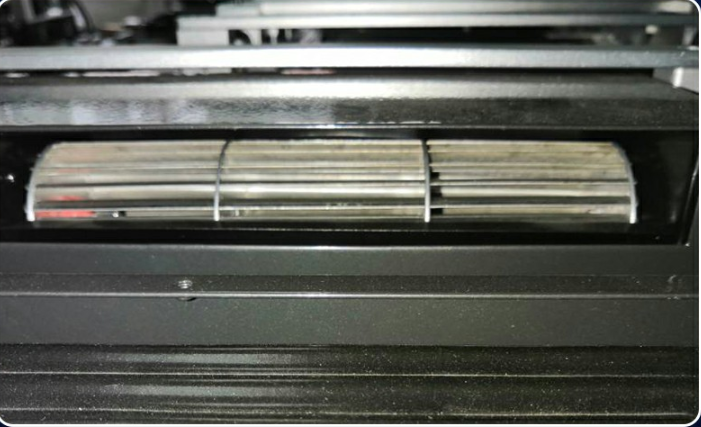

8.急速冷却と自動プロセス制御;高出力クロスフロー ファン--は PCB の変形を防ぎます。完全に自動化された実装、はんだ付け、およびはんだ除去プロセス。



9.便利なジョイスティック操作:頭の垂直方向の動きと画像のズームを-高速かつ使いやすく-制御します。



10.音声アラームと自動冷却:プロセスが完了する 5 ～ 10 秒前に音声アラート。自動冷却システムは室温で停止し、機械の寿命を延ばします。

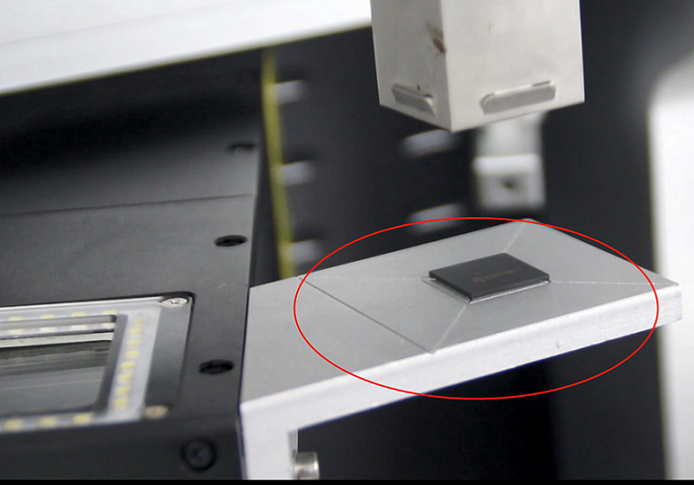

11.自動機能:素材のピッキング/フィードとカメラの伸縮を自動で効率化します。



12.CE-認定された安全性:緊急停止スイッチ + 自動電源オフ保護機能により、予期せぬ事態に備えます。-
