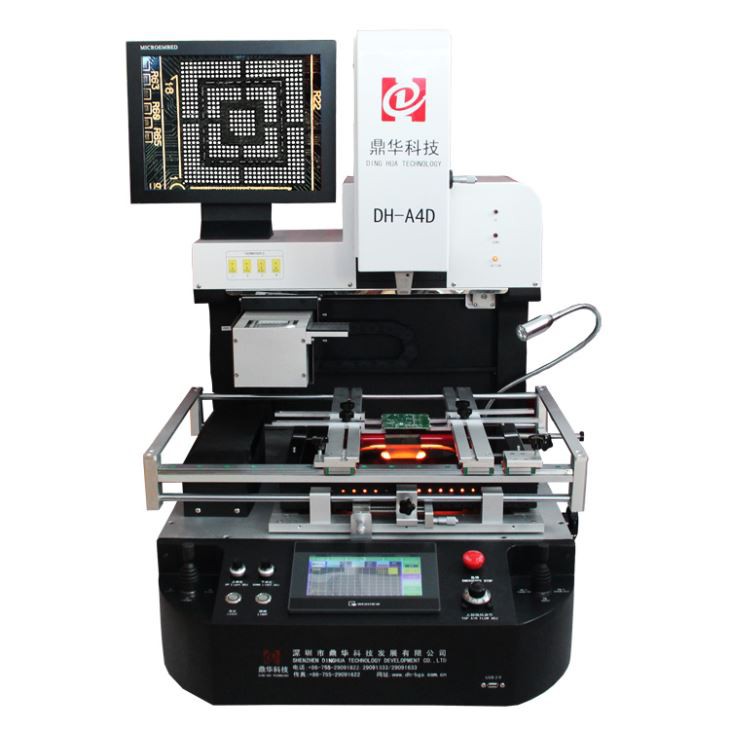

光VGAカードBGAリワークステーション

光VGAカードBGAリワークステーション

1.光VGAカードBGAリワークステーションの適用

コンピュータ、スマートフォン、ラップトップ、MacBookロジックボード、デジタルカメラ、エアコン、テレビなどの医療産業、通信産業、自動車産業などの電子機器のマザーボード。

さまざまな種類のチップに適しています：BGA、PGA、POP、BQFP、QFN、SOT223、PLCC、TQFP、TDFN、TSOP、PBGA、CPGA、LEDチップ。

2.光VGAカードBGAリワークステーションの製品特長

•はんだ除去、取り付け、およびはんだ付けは自動的に行われます。

•精密光学アライメントシステム

15インチと1980Pでは、小さなはんだ点が完全に観察された後でも、10倍〜220倍にズームインします。

•PLCおよびPID制御用の、機械の頭脳であるコンピュータ。

•マウントヘッドに内蔵されたバキュームは、はんだ除去が完了すると自動的にBGAチップをピックアップします。

•IR加熱領域、カーボンファイバー加熱管、暗い光はPCBに吸収されやすく、IR加熱領域は正しい位置に移動できます。

3.光VGAカードBGAリワークステーションの仕様

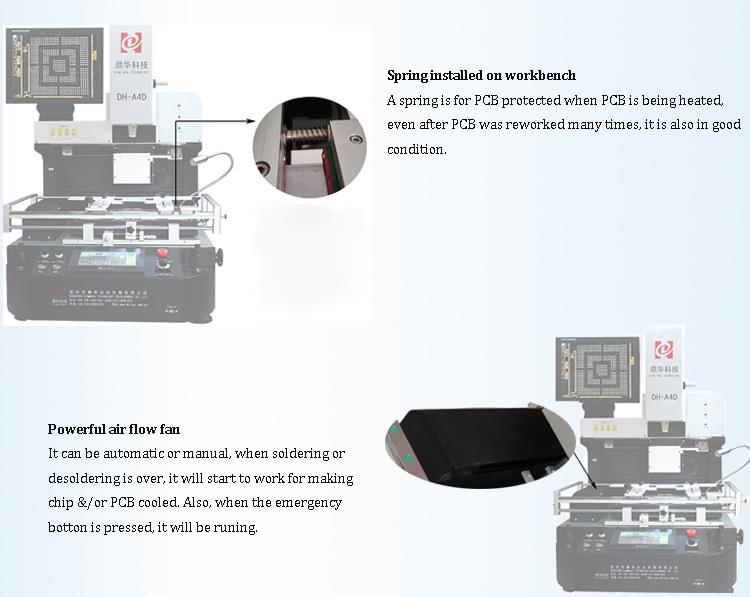

4.光VGAカードBGAリワークステーションの詳細

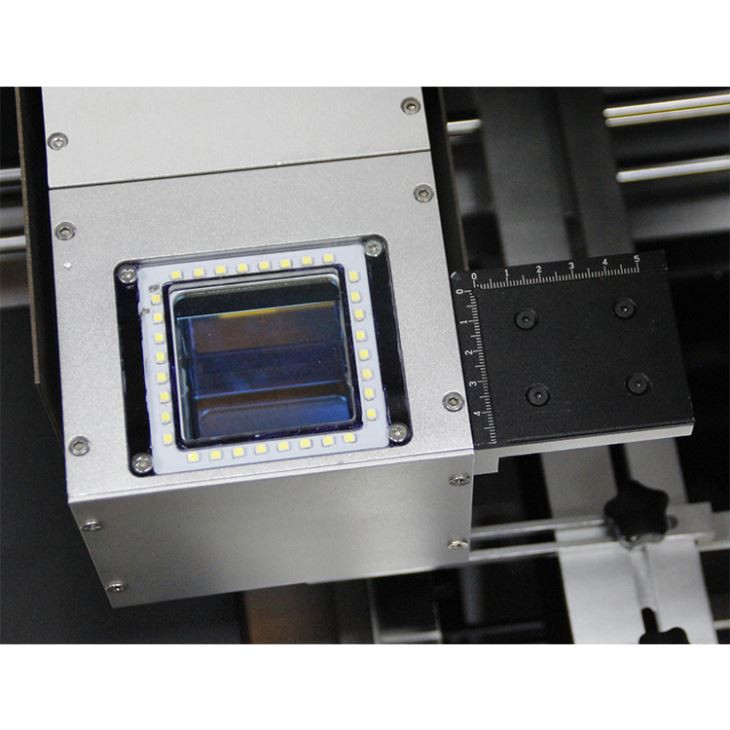

ＣＣＤカメラ（精密光学アライメントシステム）２。

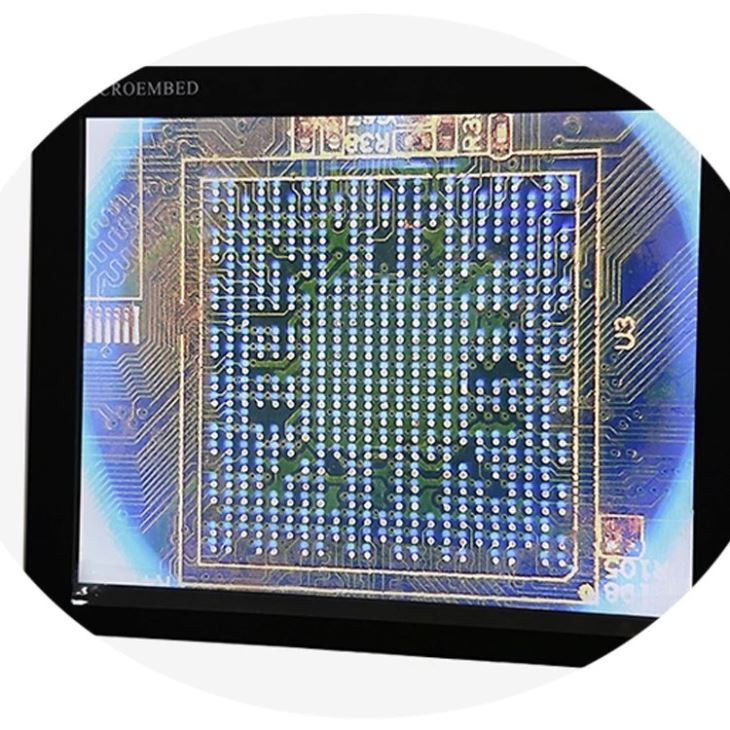

2.HDデジタルディスプレイ。

マイクロメータ（チップの角度を調整する）４。

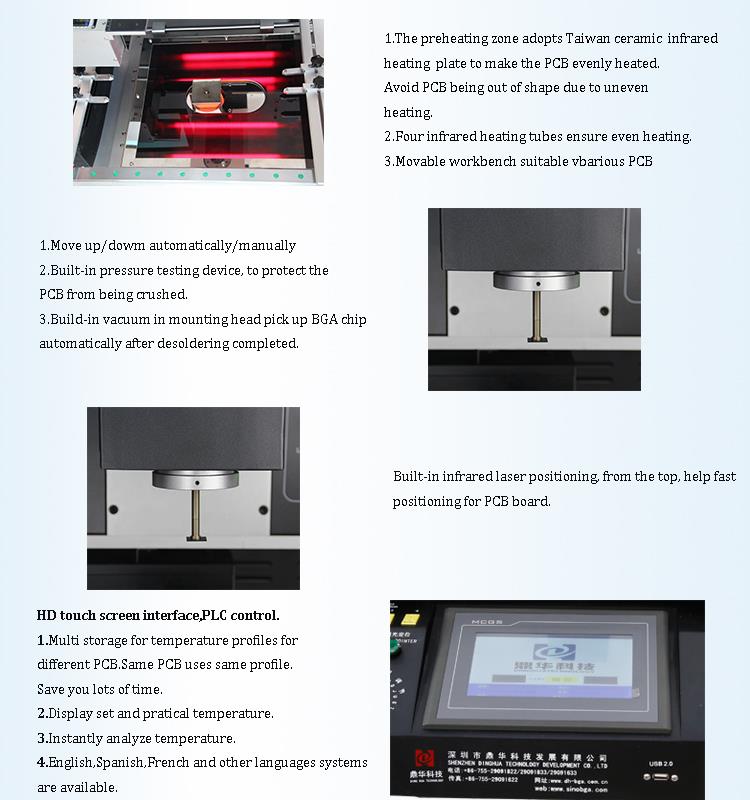

4.3独立したヒーター（熱風＆赤外線）。

レーザー位置決め。

6. HDタッチスクリーンインターフェース、PLC制御。

7.ヘッドライトを導きました。

5.光VGAカードBGAリワークステーションを選択する理由

6.光VGAカードBGAリワークステーションの証明書

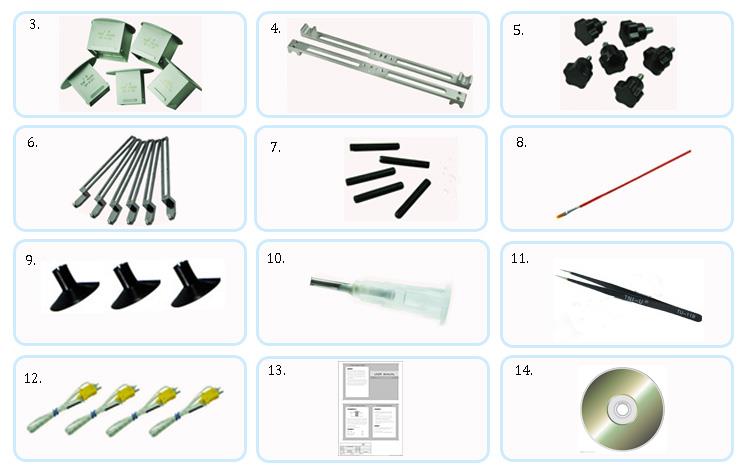

7.光VGAカードBGAリワークステーションの梱包と出荷

8.光VGAカードBGAリワークステーションのよくある質問

BGAパッケージで信号を測定するにはどうすればいいですか？

BGA以下の信号を測定するには、おおまかに2つのシナリオがあります。シナリオA：チップの低速IO動作での波形の測定。 シナリオB：高速IOでの信号品質の測定 シナリオシナリオ：低速IOを測定します。 テストポイントを回路図フェーズのままにして、適切な測定位置に配置することができます。 あなたがテストポイントを持っていないならば、あなたは飛ぶことができるだけです。 ここでは2つの場合があります。まず、テストするピンがチップの端に近い場合は、パッドから直接飛ぶことができます。 フライングラインの方法：1、最初にチップを外し、ボールの状況を観察します。連続した錫がなく、形状が良い場合は、このチップを元の位置に戻すことができます。 もちろん、選択しなければ、それを捨てて変更することしかできません。 2.エナメル線は非常に小さい先端で焼き払われ、はんだごてはPCBパッドに使用されます。 それがきつくないことを確認するためにラインを平らにしなさい、そうでなければ、それはエアガンが吹いたときにはね返るでしょう。 3、元の位置に戻します。 エアガンが吹いています。 私の他の答え「手はんだBGA」を参照してください。 次に、テスト対象のピンが3行目のようにエッジから遠い場合、成功率はかなり低くなります。 チップを取り除き、すべてのピンをパッドの上に飛ばすことをお勧めします。 どのテストを測定するか シナリオB方式：USB、MIPI、DDRなどの高速IOでは、テストポイントやフライングラインを残すことは望ましくないため、信号しか測定できず、信号品質を正確に測定できません。 さらに、テストポイント自体が貴重な配線領域を占有し、終端インピーダンスに悪影響を及ぼす。 チップは取り外すことしかできず、Sパラメータはテスト対象のパッド上で直接測定されます。
