3 つの加熱ゾーンタッチスクリーン Bga はんだ付けステーション

3 つの加熱ゾーンタッチスクリーン BGA はんだ付けステーションこれはハイエンドの手動マシンで、BGA リワークステーション、はんだごてセット、カメラとモニター画面が含まれており、Xbox、MacBook、PS3/4 などで非常に人気があります。南米、中東、東南アジアなどで修理を行っております。

お問い合わせを送る

説明

3つの加熱ゾーンタッチスクリーンBGAはんだ付けステーション

これはハイエンドの手動マシンで、BGA リワークステーション、はんだごてセット、カメラ、モニター画面が含まれています。

南米、中東、東南アジアなどでXbox、MacBook、PS3/4などの修理に非常に人気があります。

3つの加熱ゾーンタッチスクリーンBGAはんだ付けステーションの製品パラメータ

総電力	4900W
トップヒーター	800W
ボトムヒーター	2本目 1200W、3本目 IRヒーター 2700W
デジタルアイロンパワー	80W
力	AC220V±10％50Hz
BGAの位置決め	レーザー位置決め、PCB を中心に素早く配置します。
洗浄缶	デジタルはんだごてを使用すると、はんだ除去後の残留錫を迅速にきれいにし、PCBの付着を防ぎます。酸化によるbga

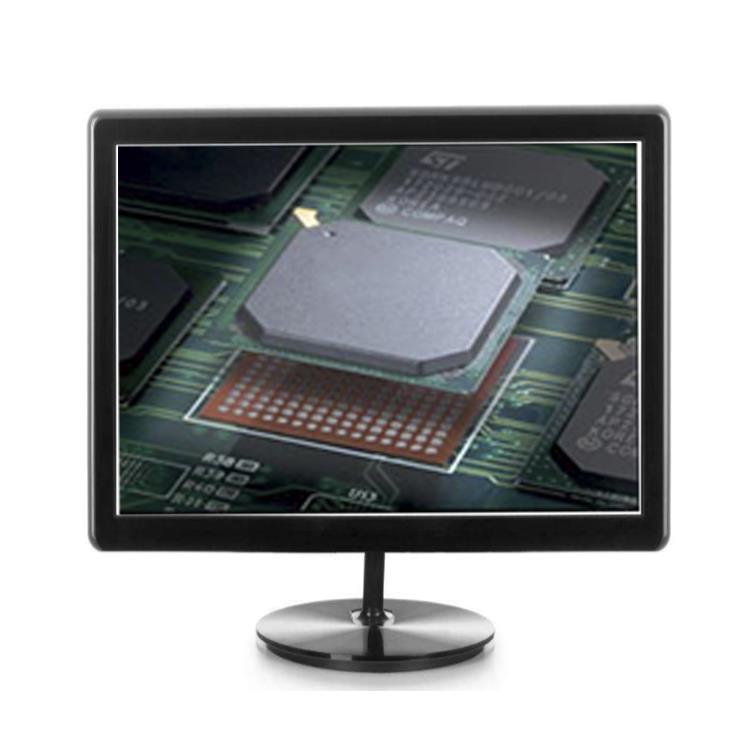

HDモニター画面	1080P、15インチ

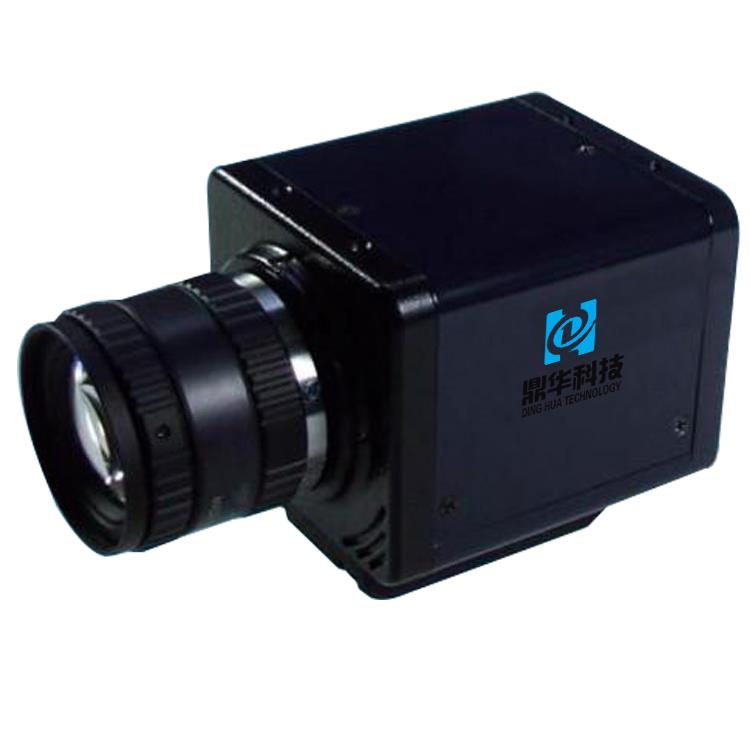

カメラ	200万画素

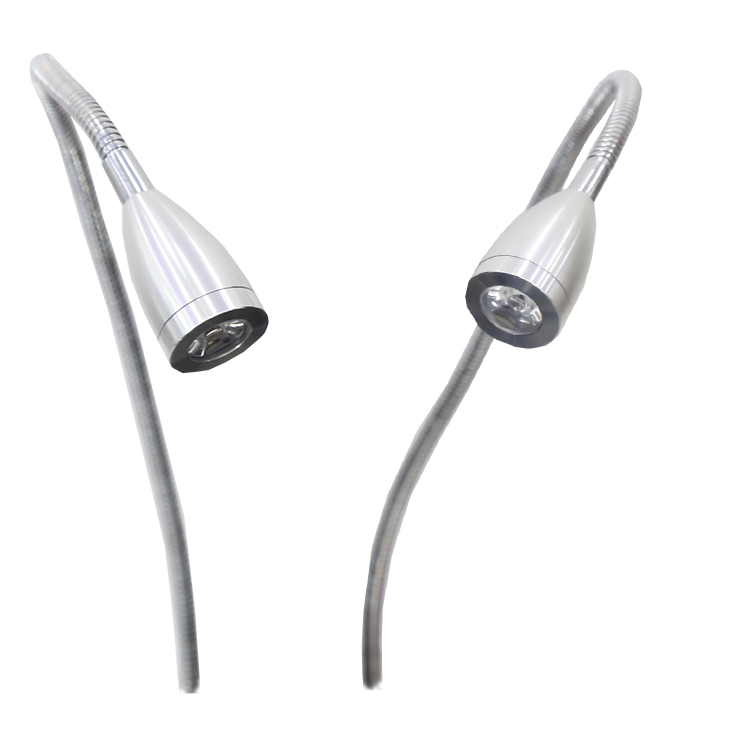

点灯	ダブル無影LEDライト、角度を自由に調整可能
トップヒーターの動き	左右、前後、自由に回転します。
動作モード	HD タッチスクリーン、インテリジェントな会話型インターフェイス、デジタルシステム設定
温度プロファイルの保存	50000グループ
位置決め	インテリジェントな位置決め、「5 点サポート」で PCB を X、Y 方向に調整可能 + V 溝 PCB ブラケット + ユニバーサル治具。
温度管理	K センサー、閉ループ
温度精度	±2度
プリント基板サイズ	マックス420×400 mm 最小 22×22 mm
BGAチップ	2x2 - 80x80 mm
最小チップ間隔	0.15mm
外部温度センサー	1個
寸法	L640×W630×H560mm
正味重量	42KG

製品の特長と用途3つの加熱ゾーンのタッチスクリーンBGAはんだ付けステーション

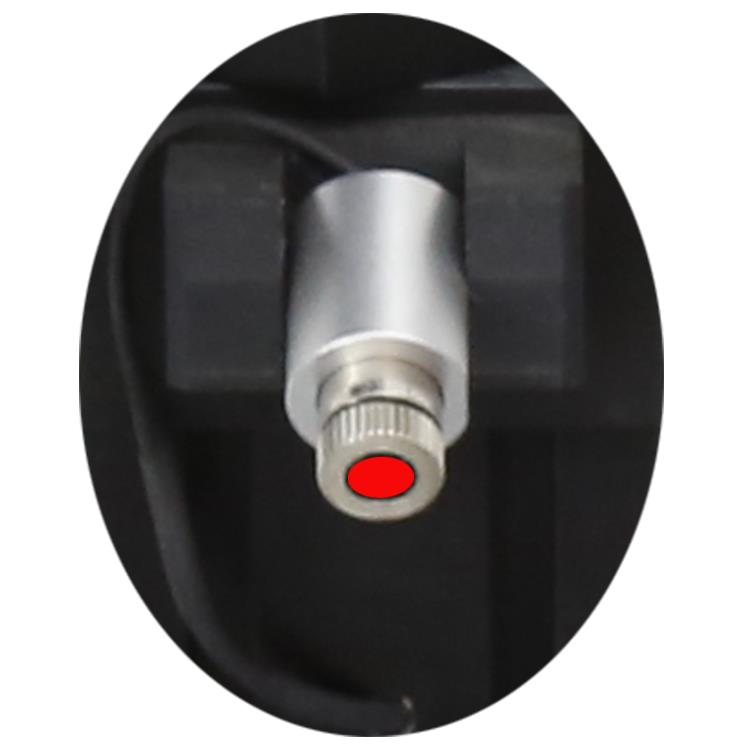

· レーザー位置決め、BGA と PCB を高速かつ正確に位置決めします。

· 外部デジタルはんだごては、BGA とマザーボードを簡単に掃除するのに役立ちます。

・真空管付きでbgaチップの取り出しが便利です。

· USB 2.0 インターフェースを備え、コンピュータに接続し、ソフトウェアで制御できます。

・リアルタイム設定と実温度プロファイル表示によりパラメータの解析・補正が可能です。

· 外部温度センサーにより、温度監視とリアルタイムの温度プロファイルの正確な分析が可能になります。

· HDタッチスクリーンと保護と変更のための起動パスワード、PLC制御、PIDパラメータの自己設定調整、

正確な温度モジュール。

・上部ヒーターと下部ヒーターは熱風、下部ヒーターは赤外線予熱ゾーンの3つの加熱ゾーンを採用。

・Kタイプクローズループ制御、温度精度は±2度です。

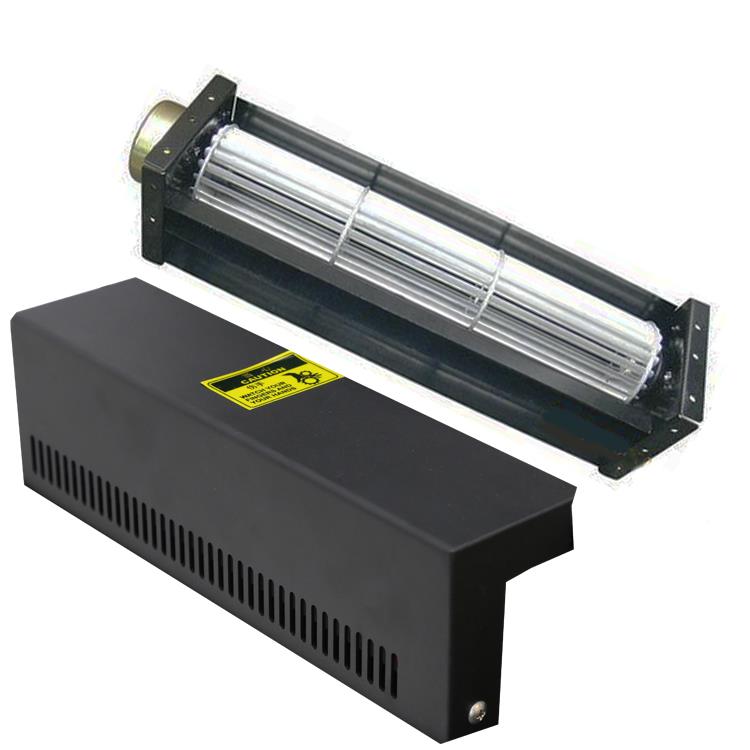

・ハイパワークロスフロー冷却ファンにより、PCBの変形を防ぎます。

· サウンドヒントシステム: 加熱が完了する 5 秒前に音声リマインダーがあり、オペレーターの準備を整えます。

・安全対策：過熱ガード、緊急停止機能

応用：
1.このリワークステーションは、携帯電話のマザーボード、セットトップボックス回路、ルーター回路基板、XBOX 360、

デジタル製品など
2.独立した加熱の3つの温度ゾーン、トップヒート800W、IR予熱エリア2700W、ボトムヒーター1200W
3.最高温度: 400度
4. 温度制御、温度曲線、自動チップ溶接のために機械に取り付けられた産業用コンピュータ、

予熱、冷却、高精度インテリジェント温度コントローラー、温度制御を非常に正確にします
5.可動加熱ヘッド、操作が便利
6. 高出力クロスフローファン冷却回路基板
7.BGAチップを拾うための真空吸引ペンを内蔵
8. 赤外線加熱プレートは個別に加熱を制御できます
9.ユニバーサルPCBホルダージグ設計、溶接エリア不要フレーム
10. 下部予熱器は PCB ボードの予熱に使用し、PCB プレートが変形しないようにし、最大サイズをサポートします。

420*400mm プリント基板

11.あらゆる種類のBGA修理に適しています（CCGA、BGA、QFN、CSP、LGA、Micro SMD、MLF...）
鉛と鉛フリー

3 加熱ゾーンタッチスクリーン BGA はんだ付けステーションの製品詳細
