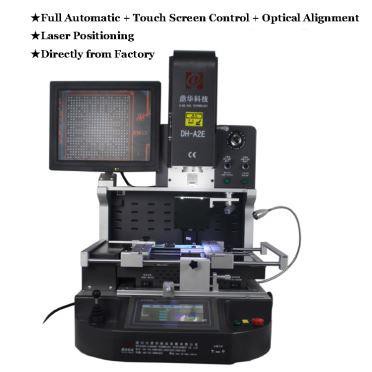

自動IC除去機

自動IC除去機

1.自動IC除去機の応用

コンピュータ、スマートフォン、ラップトップ、MacBookロジックボード、デジタルカメラ、エアコン、テレビ、その他の医療業界、通信業界、自動車業界などの電子機器のマザーボード。

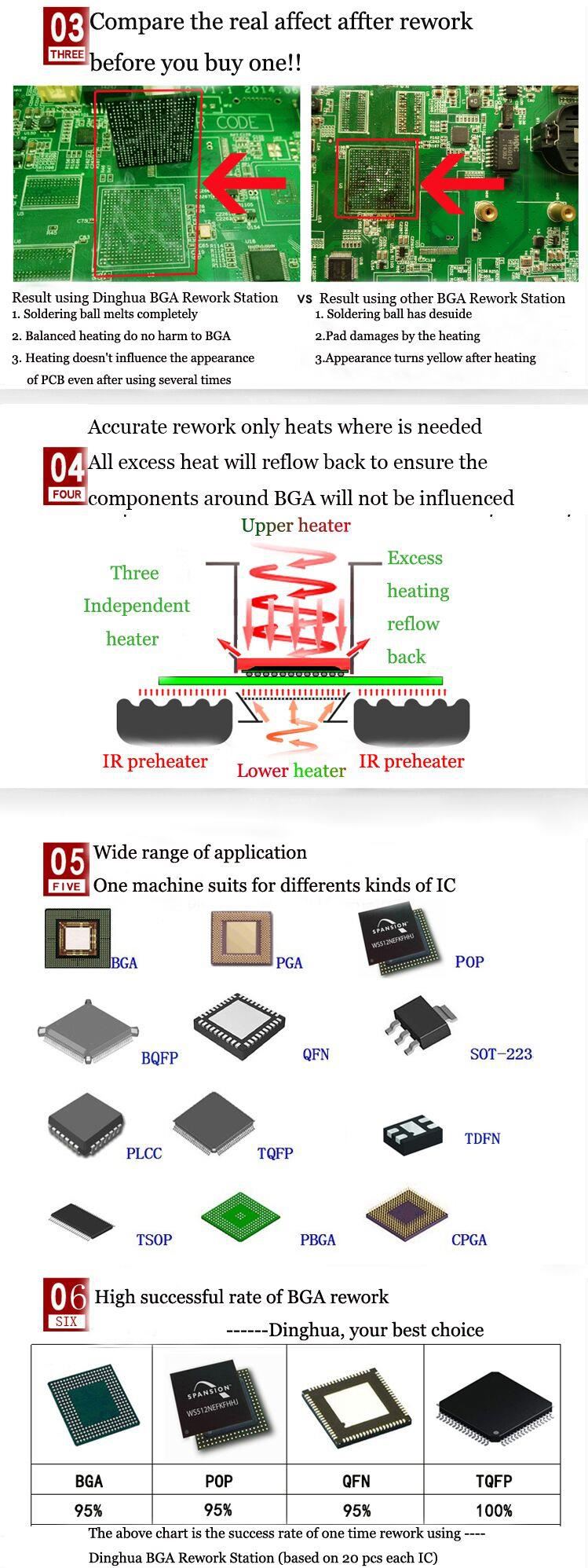

異なる種類のチップに適しています：BGA、PGA、POP、BQFP、QFN、SOT223、PLCC、TQFP、TDFN、TSOP、PBGA、CPGA、LEDチップ。

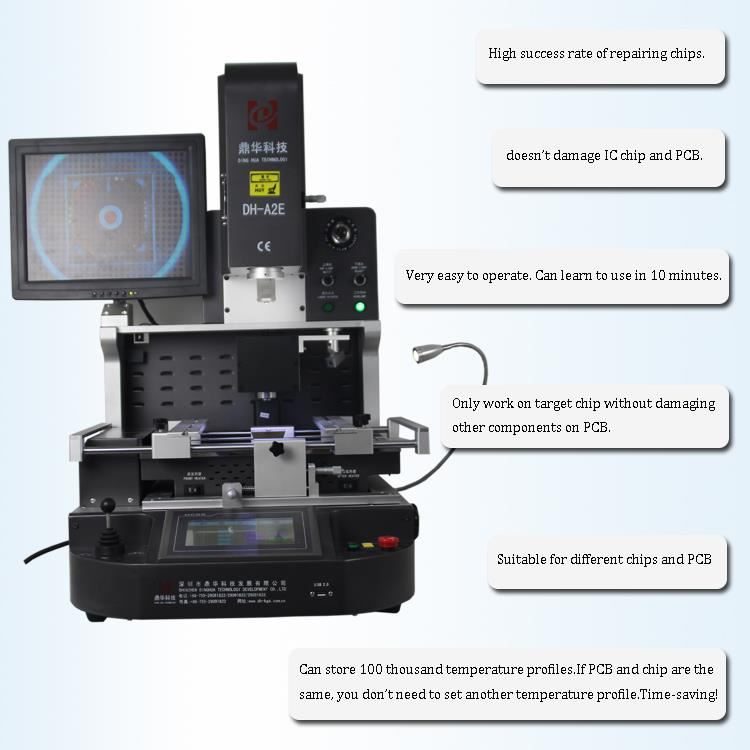

2.自動IC除去機の製品特徴

•高効率で長寿命の400 Wハイブリッド加熱ヘッド

•オプションで800 W IRボトム暖房

•可能な短いはんだ付け時間

•安全フットスイッチによる起動

•システムの操作LED

•ソフトウェアなしの直感的な操作

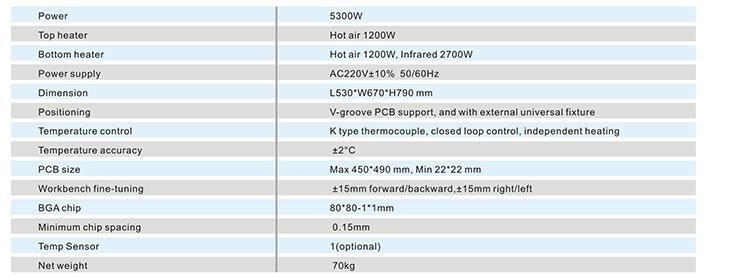

3.自動IC除去機の仕様

4.自動IC除去機の詳細

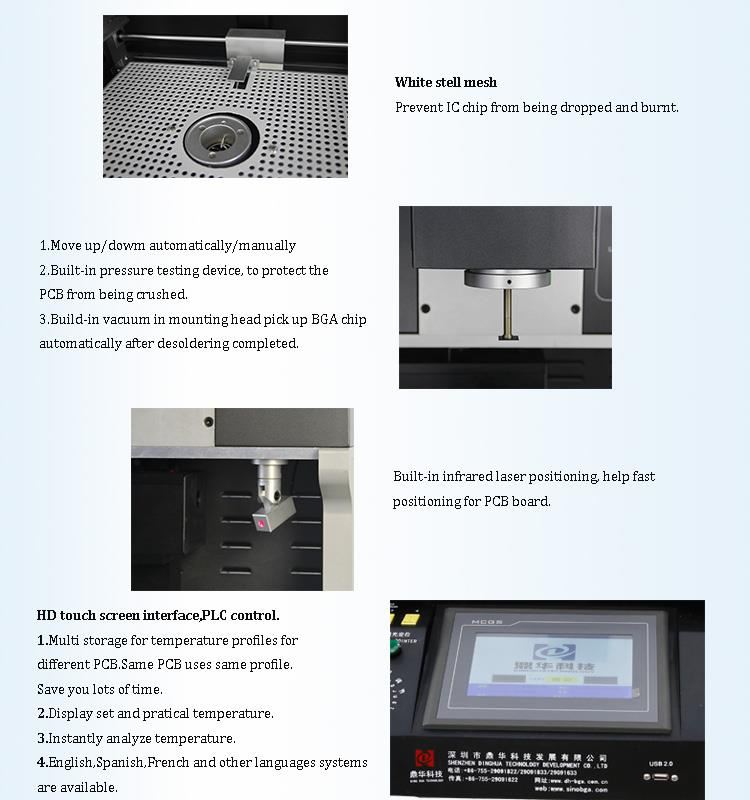

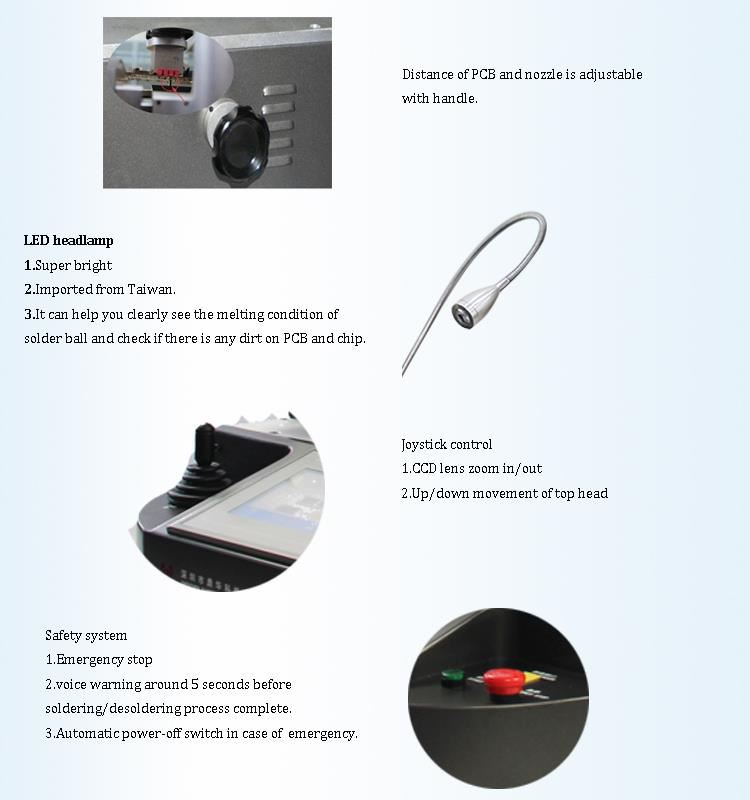

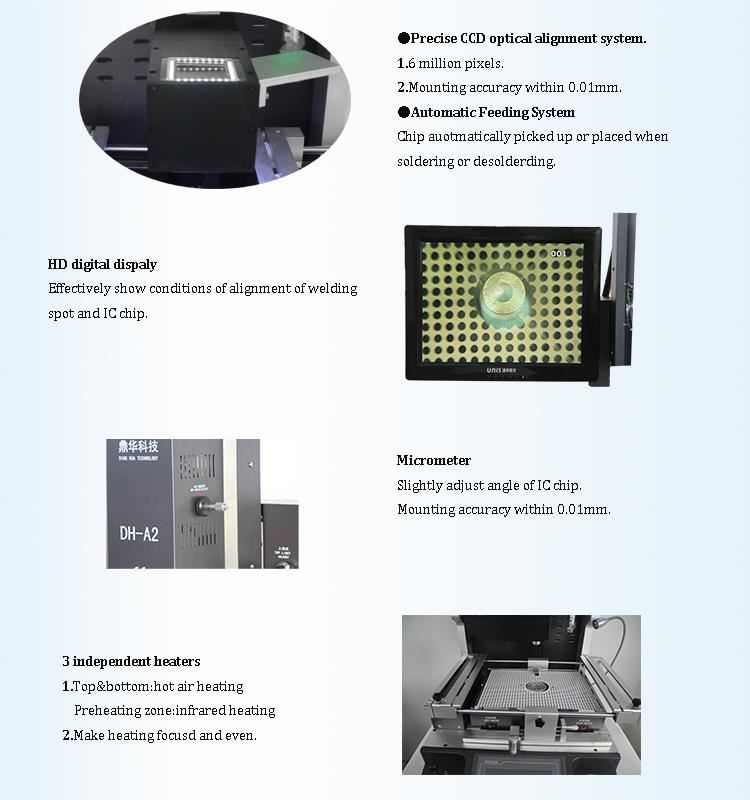

1.CCDカメラ（精密光学調整システム）; 2.HDデジタル表示; 3.マイクロメーター（チップの角度を調整）。 4.3独立したヒーター（熱風GGアンプ;赤外線）； 5.レーザー位置決め； 6. HDタッチスクリーンインターフェイス， PLC制御; 7.Ledヘッドランプ; 8.ジョイスティック制御。

5.なぜ私たちの自動IC除去機を選ぶのですか？

6.自動IC除去機の証明書

7.連絡先：

メール：john@dh-kc.com

WhatsApp / Wechat：+86 157 6811 4827

8.関連知識

QFPチップの修理方法

（1）最初に、四角いチップの動作に影響を与えるデバイス周辺のコンポーネントがあるかどうかを確認します。これらのコンポーネントを最初に分解し、次に再固定してから再固定する必要があります。

（2）デバイスの周りのすべてのはんだ接合部に細かいブラシとフラックスを塗布します。

（3）角型はんだこて先（小型デバイスは35W、大型デバイスは50W）を選択し、角型はんだこて先の端面に適量のはんだを加え、はんだ接合部に固定します。デバイスのピンを削除する必要があります。正方形の先端は平らで、デバイスの4つの端すべてのはんだ接合部をはんだ付けする必要があります。

（4）はんだ接合部が完全に溶けた後（数秒）、ピンセットでデバイスをクランプし、パッドとはんだごての先端をすぐに残します。

（5）パッドとデバイスリードに残っているはんだをはんだごてできれいにし、平らにします。

（6）ピンセットでデバイスを持ち、極性と方向を合わせ、ピンをパッドに合わせ、対応するパッドの上に置きます。位置合わせ後、ピンセットで押さえ、動かないようにしてください。

（7）平らなスペードチップを使用して、デバイスを斜めに1〜2ピンではんだ付けし、デバイスの位置を固定します。精度を確認後、デバイス周辺のすべてのピンとパッドのはんだに細かいブラシを当てます。ピンのつま先とパッドの交点で、最初のピンからゆっくりと均等に下にドラッグし、約0.5〜0.8 mmのはんだワイヤーを少し追加します。このようにして、デバイスの4つの側面ピンすべてがはんだ付けされます。

（8）PLCCデバイスをはんだ付けする場合、はんだごての先端とデバイスは45°未満の角度で、Jリードの曲げ面とパッドの交差部分ではんだ付けする必要があります。
