説明

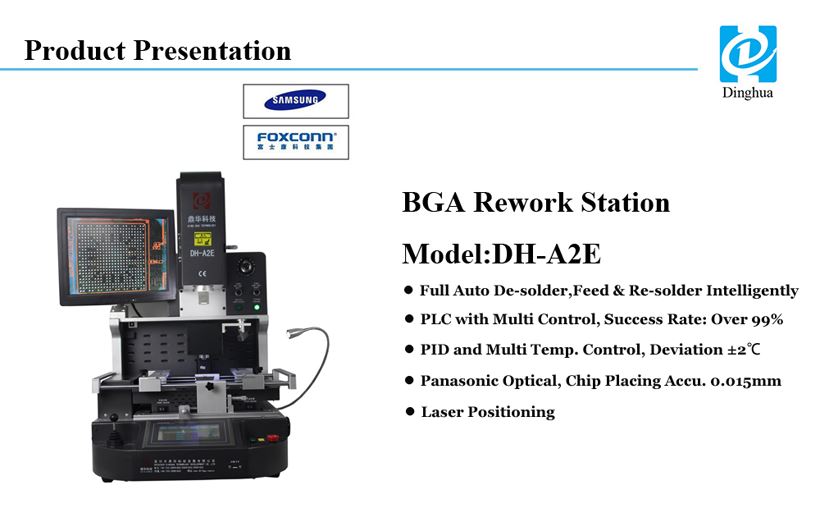

DH-A2E グローバル売れ筋のインテリジェント光学アライメント BGA リワーク ステーション
Bga リワークステーション自動価格アプリケーション
中小規模、大規模のサービスセンターやメーカーにおけるリワーク用途の完全な範囲。
携帯電話、ラジオ、PDA、ハンドヘルド機器、ラップトップ、ノートブック、ネットワーク ノードのマザーボードのチップ レベルの修理
通信機器など、すべてのデバイス、システム、プログラム、コネクタなど。
BGA、PBGA、CSP、QFN、PGA、POP、PLCC、CCGA、CBGA、QFN、VQFN、VGA、BQFC、を含むすべてのチップに適用します。
TDFN、TQFP、TSOP、CPGAなど
特徴：
1. 自動はんだ除去、フィーダー、再はんだ付け、次のステップのインテリジェントなリマインダー機能により、非常に簡単な操作が可能です。
2. 正しい操作下では、修復成功率は最大 99% に達します。

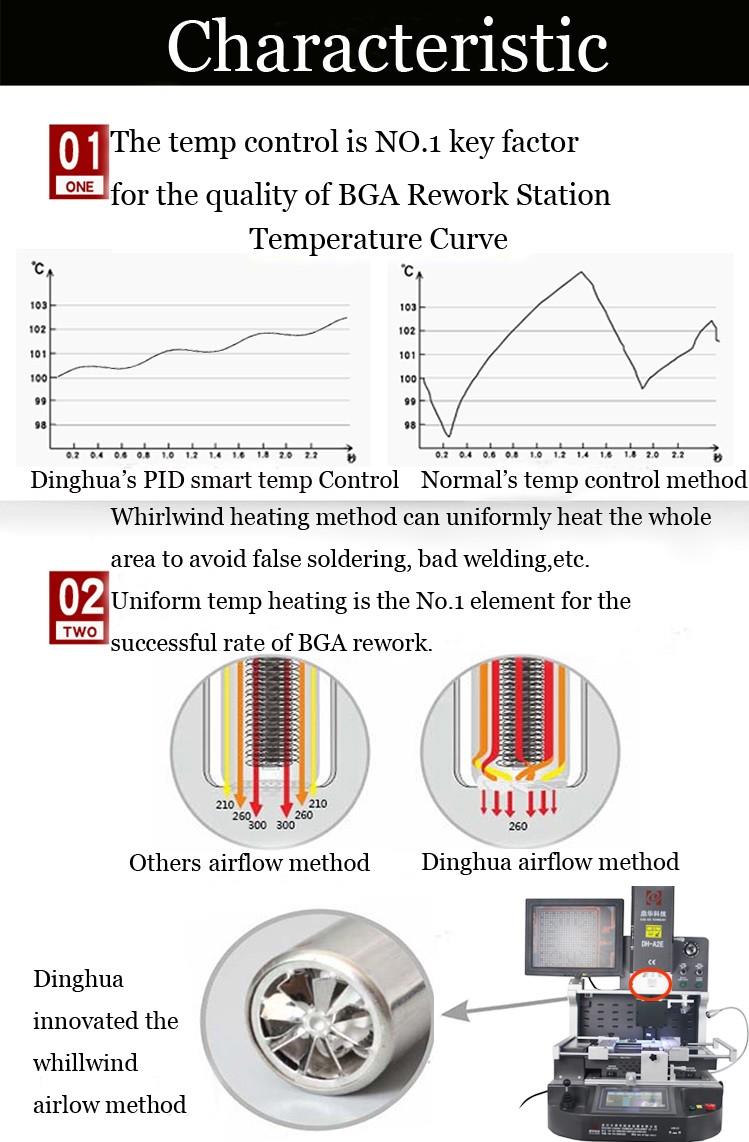

3. 高温制御システム、正確な k 型熱電対閉ループ制御、PID 自動温度
補償システム、外部温度センサーの誤差は±2度です。

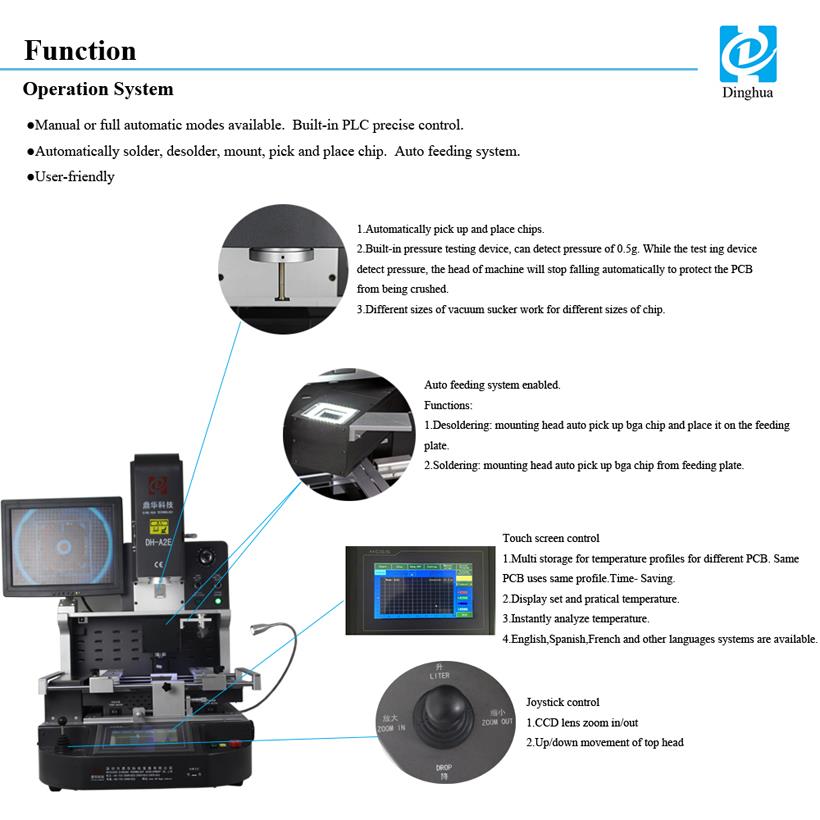

4. システムには 2 つの動作モードがあります: 全自動と手動。最良の作業を行うために 2 つの動作モードを簡単に切り替えることができます。
効果。
5. 自動モードには、自動供給システム、自動 BGA / IC ピック アンド プレイス、レーザー位置、自動 d はんだ付けおよび再はんだ付けが含まれます。
6. マニュアルモードは主に、温度曲線/プロファイルのセットアップまたは調整、トップヒーターの作成のためにHD画面をタッチするために使用されます。
ジョイスティックによる高さ調整、カメラの動き、外部温度テスト、バキュームによるチップのピックアップ必要に応じてペンを使用します。

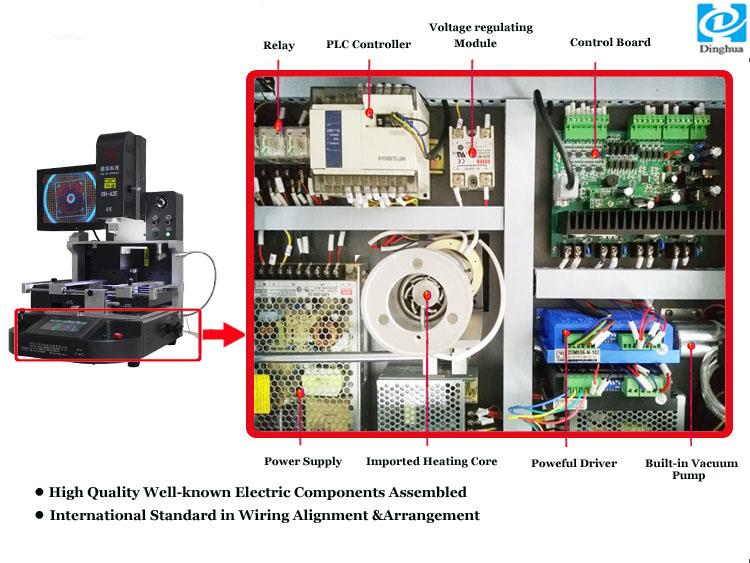

7. HD タッチ スクリーン会話インターフェイス、多機能統合プログラムの PLC 制御を使用して、操作を行います。非常に便利かつ簡単に。
8. 変更可能な上部加熱と下部加熱を備えた 8 セグメントの温度を設定できます (最大 16 セグメント)。そして無制限プログラムに保存されている温度プロファイルの数。
9. 変更が必要な場合は、作業中に自由にカーブを調整または再設定できます。
10. 3 つのヒーターは個別に設定されていますが、統合的に動作し、IR 赤外線プレヒーターは基板修理の賢明な範囲に適した大きなサイズです。
11. 暖房作業（45度未満）直後に大風量の高品質の放熱ファンが自動的に動作し、サポートします。高効率の冷却を実現し、ヒーターの劣化を防ぎます。

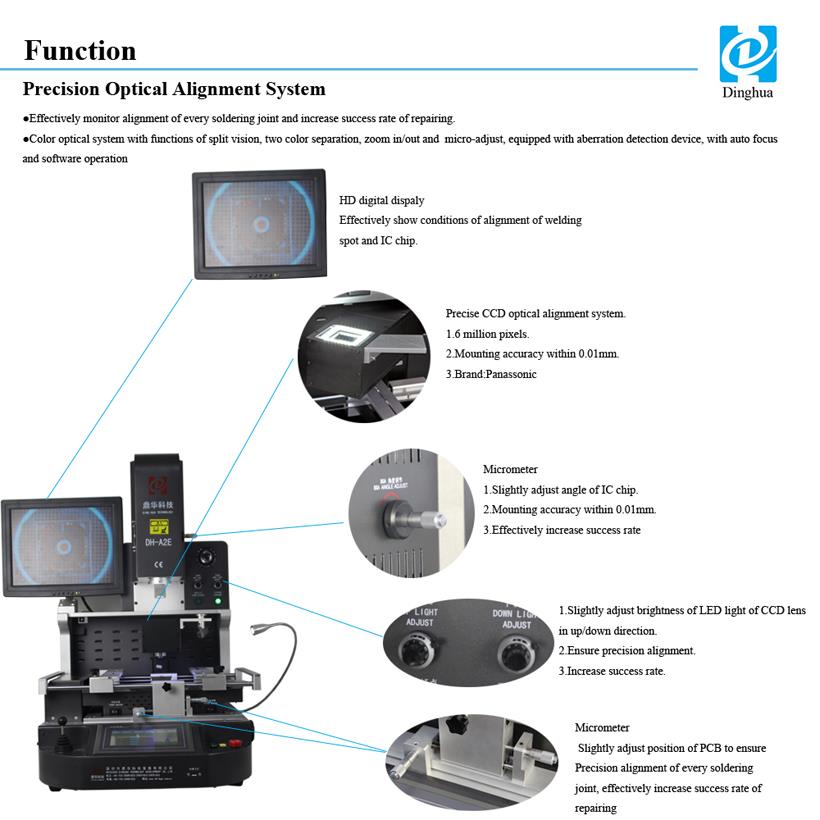

12. MAX 220x の自動折りたたみ CCD カメラを備えたパナソニック ブランドの光学アライメント システムにより、鮮明で信頼性の高いビジョンが得られます。
13. 人間の構造設計、自動折りたたみ光学レンズ、温度曲線の自由なオプション設定、チップの非常に賢明な使用のため。
14. 精密に設計されたユニバーサル治具により、「5 点サポート」+ V 溝と PCB ブラケットを使用して PCB を X、Y、Z 方向に調整できるため、PCB を自由に迅速に位置決めできます。
15. レーザーポイントの位置決めにより、チップ/IC の位置を簡単、正確、迅速に設定できます。
16. また、フレキシブルな可動治具により、プリント基板の他の周縁部の変形を防ぎ、プリント基板サイズの使用範囲が広がります。
17. 機械の動作を視覚的に観察するための高出力 LED ライト。
18. チタン合金素材のマグネットノズルをサイズ違い5セット無料で提供します。
19.自動安全およびリマインダーシステム：加熱終了の5秒前に自動音声警告。
20.二重保護：過熱ガード+緊急停止機能。
21.CE認証承認。
注:
1. 分かりやすいマニュアルとデモ動画のCD-ROMを無料で提供します。
2. 必要に応じてトレーニングも含まれます。

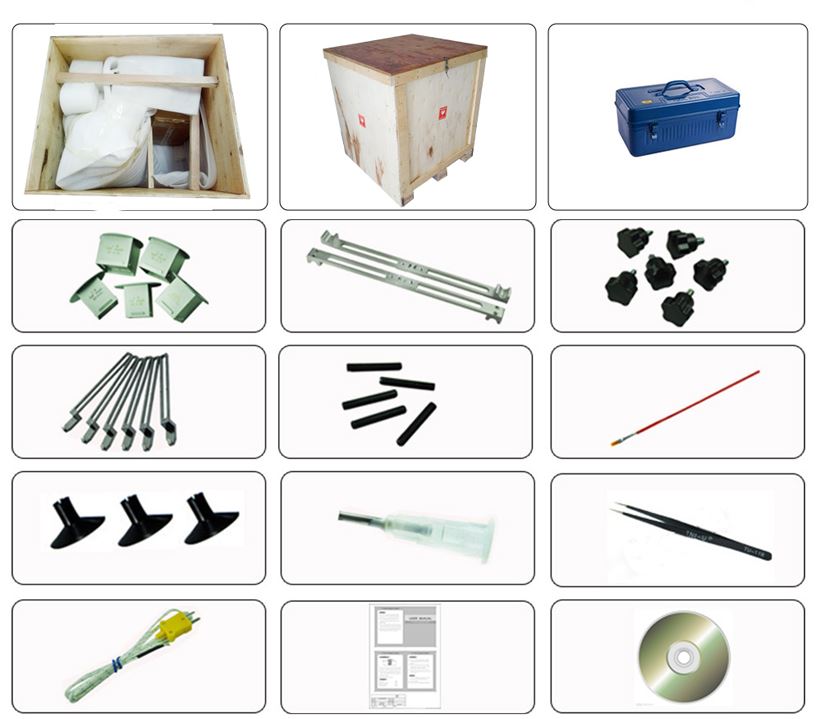

包装
材質：丈夫な木製ケース+木製バー+フィルム付きプルーフパールコットン。
寸法:81*76*85センチメートル
総重量：115kg
パッキングリスト(除く)
1pc BGAリワークマシン
1本の筆ペン
1 個の取扱説明書
1枚のCDビデオ
トップノズル3個
底部ノズル2個
ユニバーサル治具6個
6 本の固定ネジ
4本のサポートネジ
1個のピンセット
吸盤サイズ: 直径 2、4、8、10、11mm
内六角スパナ：M2/3/4
サービス
1. プリセールスでは、現地またはビデオによるデモンストレーションと情報相談が無料です。
2.必要に応じて、出荷前にプロセスビデオまたはトレーニングを提供できます。
3. アフターセールスでは、強力な専門技術バックアップチームが付いています。
4. 大量の注文または繰り返しの注文に対して大幅な割引を提供します。
5.保証: 1 年間は無料で、それ以降の年間は部品代を受け取ります。
