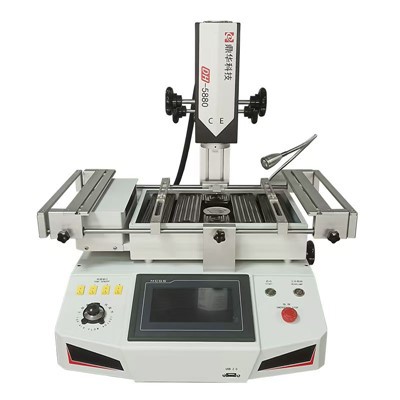

PCB リワークステーション



PCBリワークステーションとは何ですか?



PCB リワーク ステーションは、プリント基板 (PCB) 上のボール グリッド アレイ (BGA) チップやその他の高度な SMT コンポーネントの正確な取り外し、交換、はんだ付けを実行する特殊な電子修復ツールです。これが必要な理由とその仕組みを説明します。



1. 解決する問題: BGA チップ (ラップトップ、携帯電話、Xbox などのゲーム機、マザーボードに搭載) には、各チップの下に多数のはんだボールがあります。それらは標準のはんだ付けツールでは見えず、アクセスもできません。ただし、それらの修理または交換には、精度と管理された熱が必要です。



2. 主な機能:



A. 取り外し: チップとその下の PCB 上の領域を均一に加熱して、チップや PCB に損傷を与えることなくはんだボールを溶かし、真空吸盤を使用してチップを引き剥がします。



B. 交換: はんだパッドを洗浄し、新しいはんだを追加した後、BGA リワーク ステーションはチップを正しく配置し、その領域を再加熱してはんだ接合部を形成します (リフロー)。



3. 主要なコンポーネントと機能:



正確な熱制御: チップに熱が集中するように熱風ノズルを使用し、多くの場合、赤外線予熱ゾーンを使用して PCB 全体を非常にゆっくりと温めます。これにより、大きな温度差による反りを防ぎ、はんだ全体を一気に溶かすことができます。



温度プロファイリング: さまざまなはんだタイプやコンポーネントの特定の温度プロファイルを設定し、リアルタイムに表示できます。



位置合わせ: 多くの場合、配置中にチップを完全に位置合わせするためのレーザー ポインターが含まれています。



真空ピックアップペン: はんだ除去後に熱いチップを安全に持ち上げます。



高度な制御: 最新のステーション (DH-5830 など) にはタッチ スクリーンが搭載されています。



熱監視: PCB 温度を正確に測定するための外部温度センサーが含まれる場合があります。









アイテム	パラメータ
電源	AC220V±10％ 50Hz
定格電力	5500W
トップパワー	1200w
ボトムパワー	1200w
赤外線パワー	3000w
トップエアフローノブ-	上部熱風量調整用（特に非常に小さい/大きい切りくず）{0}}
動作モード	HDタッチスクリーン、デジタルシステム設定
温度プロファイルの保存	50000グループ
温度制御	K センサー + 閉ループ
トップヒーターの動き	左右、前後、自由に回転
温度精度	±2度
位置決め	インテリジェントな位置決め、「5 点サポート」 + V 溝 PCB ブラケット + ユニバーサル固定具を使用して PCB を X、Y 方向に調整できます。
プリント基板サイズ	最大 410×370 mm 最小 22×22 mm
BGAチップ	2x2 - 80x80 mm
最小チップ間隔	0.15mm
外部温度センサー	1個
寸法	570×610×570mm
正味重量	35KG
