BGAリワークシステムコンピュータ修理機

光学アライメント - 光学モジュールを介してプリズムイメージングと LED 照明を採用し、光照射野分布を調整することで、小さなチップの画像がディスプレイに表示され、光学アライメントと修復が実現されます。非光学的アライメントとは、BGA を PCB スクリーンのラインとポイントに合わせて肉眼でアライメント修復を行うことです。

さまざまなサイズの BGA 要素の視覚的な位置合わせ、溶接、分解を行うためのインテリジェントな操作装置により、修理率の生産性が効果的に向上し、コストが大幅に削減されます。

現在、修理システムには、上向き熱風 + 下向き赤外線、上下赤外線、上下熱風という 3 つの加熱モードがあります。現時点では、どの方法が最適であるかについて最終的な結論は出ていません。上部熱風の発生原理にはファンとエアポンプのものがあり、後者の方が比較的優れています。現在、赤外線加熱は主に遠赤外線です。遠赤外線の波の長さは目に見えない光であり、色に敏感ではなく、異なる物質の吸収と屈折率は基本的に同じであるため、赤外線加熱よりも優れています。熱風リフローはんだ付けの一種で、PCB の底面を加熱できる必要があります。この加熱の目的は、プリント基板の片面加熱による反りや変形を防止し、はんだペーストの溶融時間を短縮することです。この底部加熱は、大型プレートの BGA リワークにおいて特に重要です。 BGA 修理装置の下部には 3 つの加熱モードがあります。1 つは熱風加熱、もう 1 つは赤外線加熱、3 つ目は熱風 + 赤外線加熱です。熱風加熱の利点は加熱が均一であるため、一般的な修理プロセスに推奨されます。赤外線加熱の欠点は、PCB の加熱が不均一であることです。さて、熱風＋赤外線は、

中国で広く使われています。

機器制御、低い修理率、燃えやすい BGA チップ、特に鉛フリー BGA。一部のハイエンド修理テーブルと比較して、PLC 制御とフルコンピュータ制御があります。

適切な熱風リターンノズルを選択してください。熱風リターンノズルは非接触加熱に属します。加熱中、BGA 上の各はんだ接合部のはんだが高温の気流によって同時に溶融します。還流プロセス全体で安定した温度環境を確保し、隣接するデバイスを熱風の対流による損傷から保護します。成功は、リフロー中にコンポーネントを吹き飛ばしたり動かしたりすることなく、パッケージと PCB パッド上の熱分布が均一になるかどうかにかかっています。 BGAリペアプロセスにおけるほとんどの半導体デバイスの耐熱温度は240℃～600℃です。BGAリペアシステムでは、加熱温度と均一性の制御が非常に重要です。修理の場合、熱対流伝達には、エレメントと同じ形状のノズルから加熱された空気を吹き出すことが含まれます。気流は、層流効果、高圧および低圧領域、循環速度などを含めて動的です。これらの物理的効果が熱の吸収と分配と組み合わされると、局所領域を加熱するための熱風ノズルの構築と BGA の適切な修理が複雑な作業であることは明らかです。圧力変動や熱風システムに必要な圧縮空気源やポンプの問題は、機械の性能を根本的に低下させます。

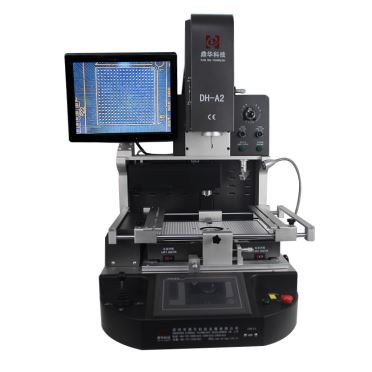

効果時間：深セン鼎華技術開発有限公司製DH-A2。実用新案の大きな底部は赤外線加熱を採用しており、6つのグループの赤外線加熱パイプで構成されています。小さな底は赤外線加熱風を採用しています。上部は熱風加熱を採用しており、電熱線の巻線と高圧ガス管のグループで構成されています。制御システムはPLCモードを採用しており、200の温度曲線を保存できます。
